江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 10 三相笼式异步电动机能耗制动电气控制线路 |
| 分项实验名称： | 实验10.2：能耗制动控制电路 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会能耗制动控制回路的接法 学会变压器的接法 学会单相桥式整流器的接法 |
| 实验内容： | 给定部分电路及电路原理图，根据电路原理图完成接线，并填写实验报告 |

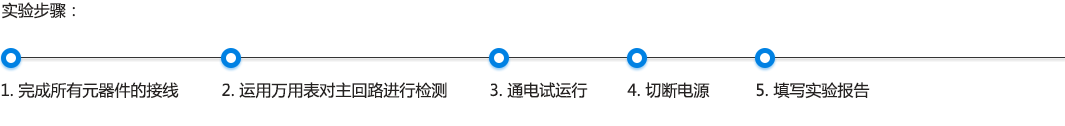

| 实验步骤： | 1. 完成所有元器件的接线 2. 运用万用表对主回路进行检测 3. 通电试运行 4. 切断电源 5. 填写实验报告 |
实验数据和结果：
测量电动机三相电源进线中任意两根之间的电阻R为Ω
测出电动机的进线空在电流I0 A
能耗制动需要的直流电流为IL=KI0=A（其中K为系数通常取4）
能耗制动需要的电压为UL=IL R=V
单线桥式整流电源变压器二次电压有效值为U2=UL ⁄ 0.9=V
电流有效值为I2=IL ⁄ 0.9=A
变压器容量为S=U2I2=V*A
