江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 11 三相笼式异步电动机变极调速电气控制线路搭建 |
| 分项实验名称： | 实验11.2：双速电动机接触器控制 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会双速电动机的接触器控制电路的搭建 学会双速电动机变速的控制回路的搭建 |
| 实验内容： | 给定部分电路及电路原理图，根据电路原理图完成接线，并填写实验报告 |

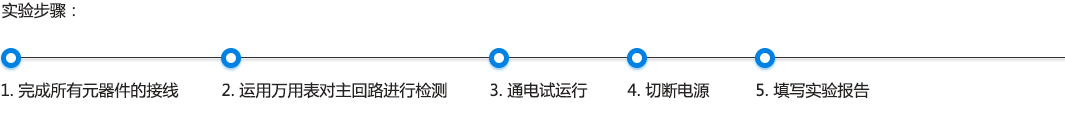

| 实验步骤： | 1. 完成所有元器件的接线 2. 运用万用表对主回路进行检测 3. 通电试运行 4. 切断电源 5. 填写实验报告 |
实验数据和结果：
按下SB1时为
，电动机处于
运转
按下SB2时为
，电动机处于
运转
