江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 13 M7130型平面磨床电气控制线路搭建 |
| 分项实验名称： | 实验13.4：M7130型平面磨床电气控制 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会M7130型平面磨床电气线路的搭建 |
| 实验内容： | 按照给定的原理图接线，按照试验报告要求实验并记录相应结果，填入实验报告中 |

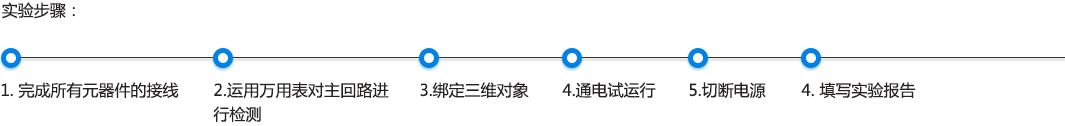

| 实验步骤： | 1. 完成所有元器件的接线 2. 运用万用表对主回路进行检测 3. 绑定机床三维对象 4. 通电试运行 5. 切断电源 6. 填写实验报告 |
实验数据和结果：
在电磁吸盘电路中，保护电路由电阻和继电器组成。
KA的作用为：若在磨削加工过程中电磁吸盘断电或欠压故障时，KA线圈 。
此时KA常开触头 ，KM1和KM2线圈从而 ，使电机停转。
R3作用为：电磁吸盘失电时，会产生很大的自感电动势，此时R3可以给电磁吸盘提供放电回路防止损坏。
在三维对象中：将吸盘控制开关分别拨到“充磁”“断电”“退磁”，分别点击“砂轮启动”按钮，观察砂轮是否可以正常旋转： 。
