江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 14 Z3040摇臂钻床电气控制线路搭建 |
| 分项实验名称： | 实验14.3：摇臂钻床摇臂升降控制 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会摇臂钻床升降电动机正反转接线 学会摇臂钻床摇臂升降的控制回路接线 学摇臂钻床摇臂升降控制回路中按钮——接触器双重联锁接线 |
| 实验内容： | 按照给定的原理图接线，按照试验报告要求实验并记录相应结果，填入实验报告中 |

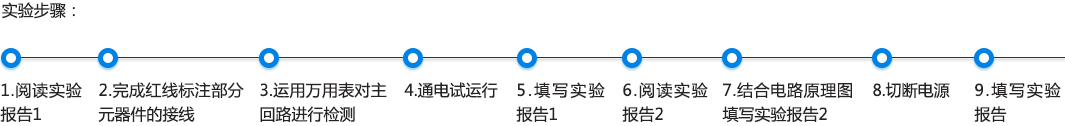

| 实验步骤： | 1. 阅读实验报告1 2. 完成红线标注部分元器件的接线 3. 运用万用表对主回路进行检测 4. 通电试运行 5. 填写实验报告1 6. 阅读实验报告2 7. 结合电路原理图填写实验报告2 8. 切断电源 9. 填写实验报告 |
实验数据和结果：
摇臂上升启动过程：
按住摇臂上升按钮，16区8-13的常闭触头断开，实现对接触器（16区）的联锁，上升按钮的常开触头（15区）闭合，使断电延时继电器（14区）得电吸合，瞬间闭合的常开触头（17区13-14）立即闭合，接触器得电吸合，液压泵电动机正向启动运转，拖动液压泵供给正向压力油。
与此同时，延时闭合常闭触头（18区17-18）立即断开，而延时断开的常开触头（19区1-17）立即闭合，使电磁阀得电，压力油进入摇臂夹紧机构的松开油箱，推动活塞和菱形块将摇臂松开，并使摇臂夹紧位置开关触头（18区1-17）复位闭合，为摇臂夹紧电磁阀得电做好准备。
当摇臂完全松开后，活塞杆通过弹簧片压下位置开关，使其常闭触头（17区6-13）断开，接触器失电，电动机停转，常开触头（16区6-8）闭合，接触器得电吸合，摇臂升降电动机正转，拖动摇臂上升。
摇臂上升停止过程：
当摇臂上升到所需位置时，松开上升按钮，则接触器、时间继电器同时断电释放，摇臂升降电动机停止运转，摇臂也停止上升。
由于时间继电器断电释放使瞬时闭合的常开触头（17区13-14）立即复位断开，确保接触器不能得电，当延时时间到，延时常开触头（19区1-17）复位断开，延时闭合常闭触头（18区17-18）复位闭合，接触器线圈得电吸合，液压泵电动机反向起动运转，拖动液压泵供给反向液压油，使压力油进入摇臂加紧机构的夹紧油腔，推动活塞和菱形块使摇臂夹紧。
当摇臂夹紧后，活塞杆通过弹簧片压下限位开关，使其常闭触头断开，同时松开限位开关，电磁阀，接触器断电，液压泵电动机停止运转，摇臂夹紧过程结束。
