江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 15 X62W万能铣床电气控制线路搭建 |
| 分项实验名称： | 实验15.1 X62W万能铣床认知实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 了解X62W万能铣床的结构组成和运动部件的运动形式 掌握X62W万能铣床的操作方法 |
| 实验内容： | 在机床三维模型中启动主轴电动机，查看主轴的动作 更改主轴变速、正反转，观察主轴运动形式改变 操作工作台横向、纵向、升降运动 操作工作台自动横向移动 |

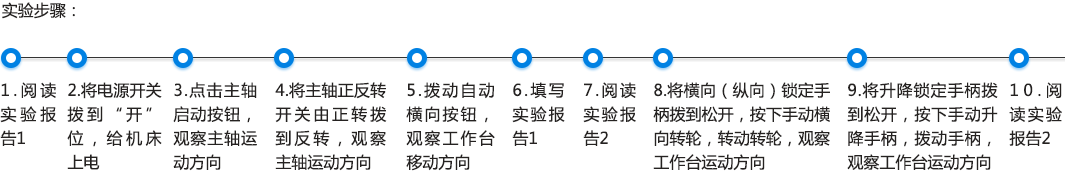

| 实验步骤： | 1. 阅读实验报告1 2. 将电源开关拨到“开”位，给机床上电 3. 点击主轴启动按钮，观察主轴运动方向 4. 将主轴正反转开关由正转拨到反转，观察主轴运动方向 5. 拨动自动横向按钮，观察工作台移动方向 6. 填写实验报告1 7. 阅读实验报告2 8. 将横向锁定手柄拨到松开，按下手动横向转轮，转动转轮，观察工作台运动方向 9. 将纵向锁定手柄拨到松开，按下手动纵向转轮，转动转轮，观察工作台运动方向 10. 将升降锁定手柄拨到松开，按下手动升降手柄，拨动手柄，观察工作台运动方向 11. 填写实验报告2 |
实验数据和结果：
实验报告1：
| 操作 | 主轴正反转开关 | 自动横向手柄 | |||
|---|---|---|---|---|---|
| 正转 | 反转 | 左 | 右 | ||
| 主轴旋转/工作台移动方向 | |||||
实验报告2：
| 操作 | 手动横向 | 手动纵向 | 手动升降 | ||||
|---|---|---|---|---|---|---|---|
| 顺时针 | 逆时针 | 顺时针 | 逆时针 | 顺时针 | 逆时针 | ||
| 工作台移动方向 | |||||||
