江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 15 X62W万能铣床电气控制线路搭建 |
| 分项实验名称： | 实验15.2 主轴冲动、启动、制动控制 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会万能铣床主轴冲动、启动、制动控制回路的接线 学会万能铣床主轴电动机主回路的接线 |
| 实验内容： | 按照给定的原理图接线，按照试验报告要求实验并记录相应结果，填入实验报告中 |

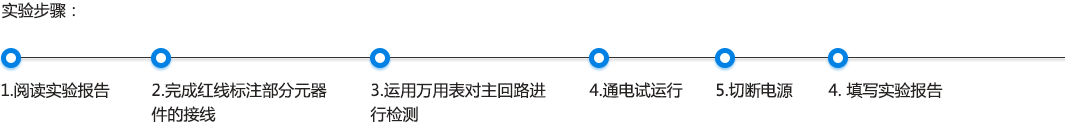

| 实验步骤： | 1. 阅读实验报告 2. 完成红线标注部分元器件的接线 3. 运用万用表对主回路进行检测 4. 通电试运行 5. 切断电源 6. 填写实验报告 |
实验数据和结果：
机器开启后，380V交流电通过变压器变压为V交流电供控制回路使用；
主轴电动机采用两地控制，当需要主轴启动时，按下主轴启动按钮或，使接触器线圈得电，主触头闭合，常开触头闭合自锁
在主回路中，主轴电动机的正反转由倒顺开关控制，当接触器得电后，倒顺开关控制主轴电动机的正反转
需要制动时，按下主轴停止按钮或，使接触器失电，此时主轴电动机靠惯性运转
在制动电路中，380V交流电通过整流桥整流为直流电，按下主轴停止按钮或时，主轴制动电磁离合器得电使主轴电动机停转
