江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 17 10t交流桥式起重机电气控制线路搭建 |
| 分项实验名称： | 实验17.1: 主接触器KM控制 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会凸轮控制器的构成 学会桥式起重机保护控制柜控制回路的接线 |
| 实验内容： | 按照给定的原理图接线，按照试验报告要求实验并记录相应结果，填入实验报告中 |

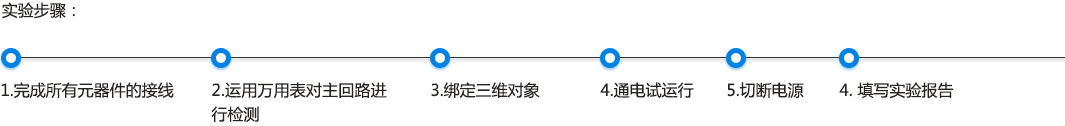

| 实验步骤： | 1. 阅读实验报告 2. 完成红线标注部分元器件的接线 3. 运用万用表对主回路进行检测 4. 通电试运行 5. 切断电源 6. 填写实验报告 |
实验数据和结果：
准备阶段：
在起重机投入运行前应将所有凸轮控制器手柄置于“零位”，零位联锁触点、和处于闭合状态，合上紧急开关，管好舱门和横梁栏杆门，使限位开关、和处于闭合状态。
起动运行阶段：
按下保护控制柜上的起动按钮，接触器线圈得电，三副常开主触点闭合，使两相电源和进入各凸轮控制器，此时由于各凸轮控制器手柄就均在零位，故电动机不会运转。
