江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 18 多种液体混合装置电气控制线路搭建 |
| 分项实验名称： | 实验18.1：顺序控制继电器指令的使用 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会液体混合装置的电路搭建 学会液体混合装置的程序编辑 学会液体混合装置的设计 |

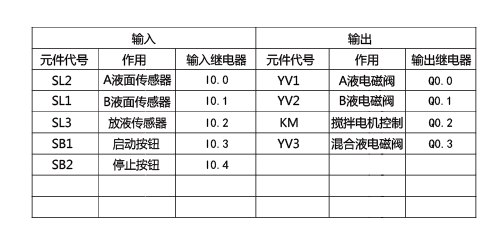

| 实验内容： | 给定I/O地址分配表，根据该表进行梯形图的编辑，完成调试后进行电路搭建，并绑定三维对象，观察实验情况并填写实验报告 |
| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 完成所有元器件的接线 5. 通电运行 6. 切断电源 7. 填写实验报告 |
实验数据和结果：
按下启动按钮SB1后，容器内液位
液位到SL2时，容器内液位
液位到SL1时，容器内液位
搅拌机工作S后停止，容器内液位
液位到SL3时，S后混合液阀门关闭，开始下一个周期
