江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 2 三相异步电动机全压起动连续运转电气控制线路搭建 |
| 分项实验名称： | 实验2.3：热继电器接入回路实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会热继电器的主回路接法 学会热继电器的控制回路接法 |

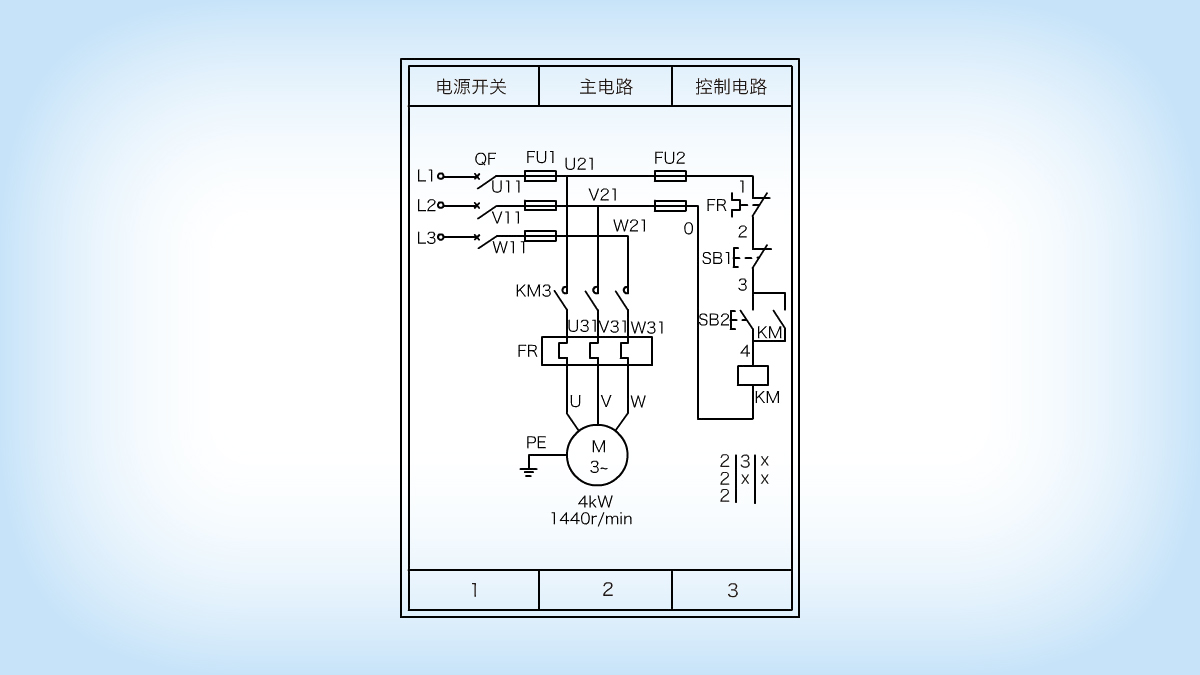

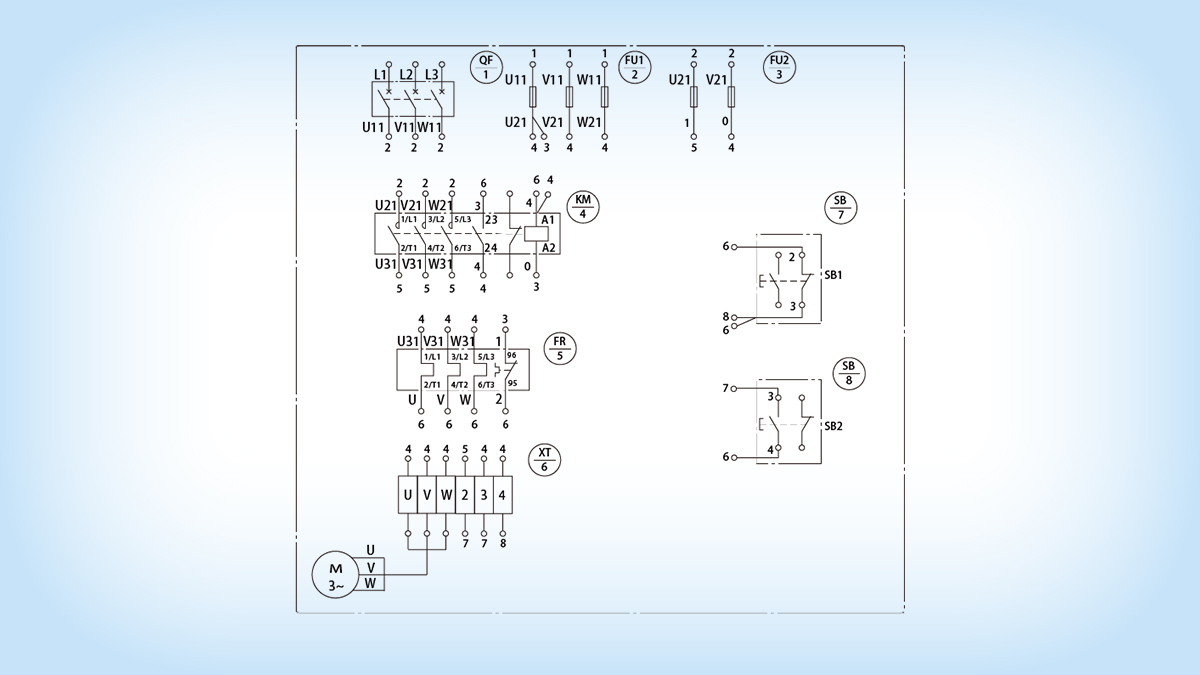

| 实验内容： | 在实验2.2的基础上加入热继电器做主回路防护使用，给定部分电路及电气原理图，根据电气原理图完成热继电器部分的电路搭建 |

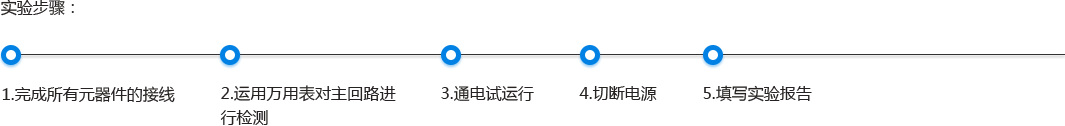

| 实验步骤： | 1. 完成所有元器件的接线 2. 运用万用表对主回路进行检测 3. 通电试运行 4. 切断电源 5. 填写实验报告 |
实验数据和结果：
