江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 20 升降梯-自动卷帘门电气控制线路搭建 |
| 分项实验名称： | 实验20.1：卷帘门开门程序编写 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会串联指令、并联指令、取指令、取反指令的使用 学会程序的输出自锁 学会卷帘门开门程序的编写 |

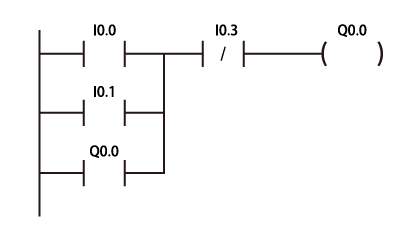

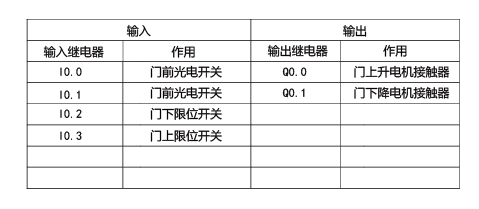

| 实验内容： | 给定PLC的I/O表及其定义，并给定梯形图，观察其作用并按照示例搭建梯形图，填写实验报告 |

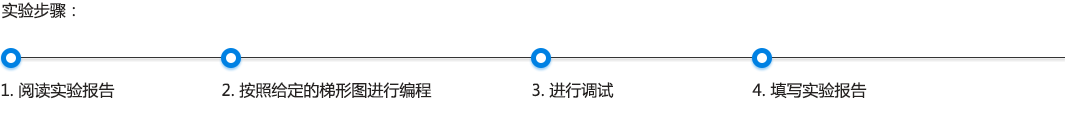

| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |
实验数据和结果：
在调试窗口中：
I0.0闭合后断开，则Q0.0
I0.1闭合后断开，则Q0.0
保持I0.3闭合的情况下：
I0.0闭合后断开，则Q0.0
I0.1闭合后断开，则Q0.0
其作用是：(填写继电器名称)
只要门前光电开关或者门后光电开关中有一个检测到小车，则卷帘门上升,电机都会保持运转，直到门上限位开关被触碰到
