江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 23 自动配料装车系统电气控制线路搭建 |
| 分项实验名称： | 实验23.3：自动配料装车系统梯形图的搭建 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会自动配料装车系统梯形图的搭建 |
| 实验内容： | 根据给定梯形图搭建程序，调试并观察现象，填写实验报告 |

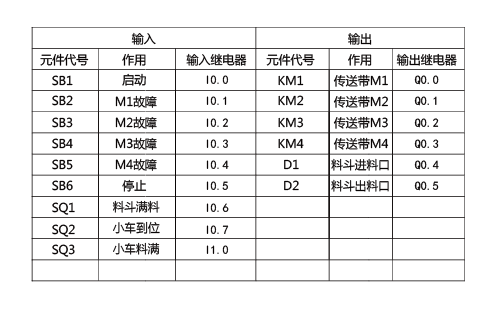

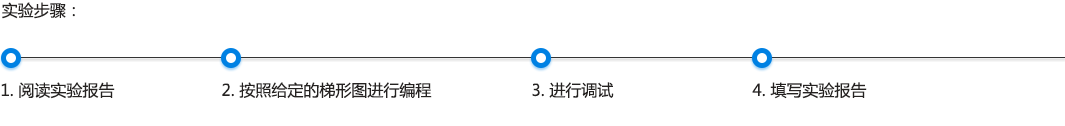

| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |

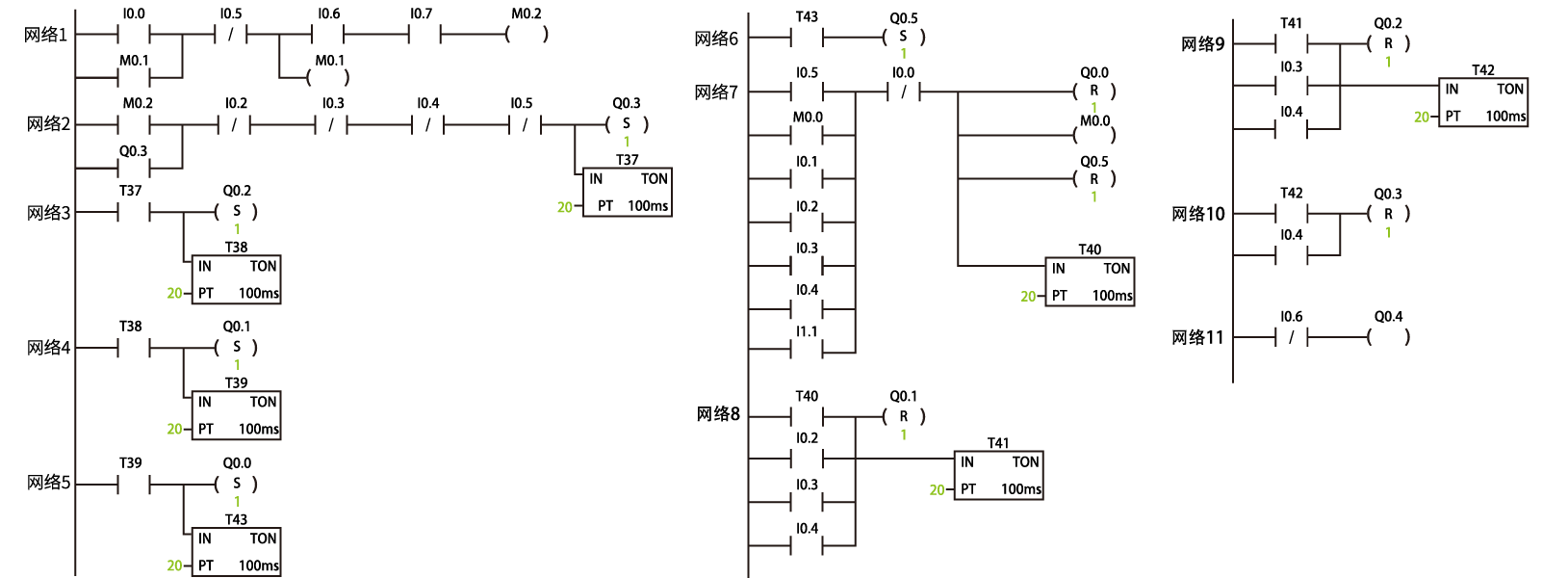

实验数据和结果：
启动时：
启动按钮按下后，在停止按钮没有按下的情况下，进行自锁
自锁后，当料斗料满，小车到位时，接通，完成程序启动
此时，传送带B1转动，s后传送带B2转动，s后传送带B3转动，s后传送带B4转动，s后料斗卸料，出料口打开
此时小车开始装料，直到料满时：
料斗出料口和传送带B1停止，s后传送带B2停止，s后传送带B3停止，s后传送带B4停止
