江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 24 十字路口交通灯电气控制线路搭建 |
| 分项实验名称： | 实验24.1：PLC外部接线实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会梯形图中部分位逻辑指令的使用 学会位逻辑中串、并联指令的使用 学会梯形图中自锁程序的搭建 学会梯形图的调试 |

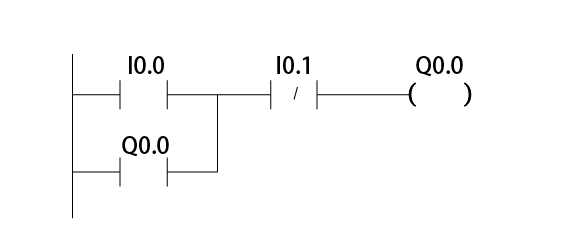

| 实验内容： | 进行PLC的梯形图编辑，完成十字路口交通灯程序中网格1中的自锁程序并进行调试 |
| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |
实验数据和结果：
