江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 24 十字路口交通灯电气控制线路搭建 |
| 分项实验名称： | 实验24.3：定时器指令编程实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会梯形图中部分定时器指令的使用 学会使用定时器指令搭建定时关断程序 |
| 实验内容： | 进行PLC的梯形图编译，完成定时器定时关断程序并进行调试 |

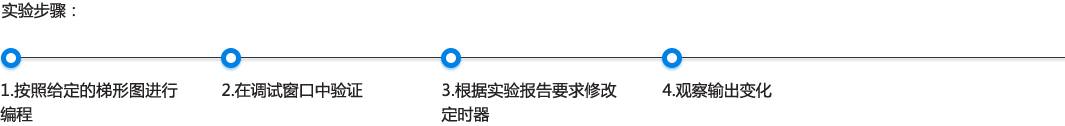

| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |
实验数据和结果：

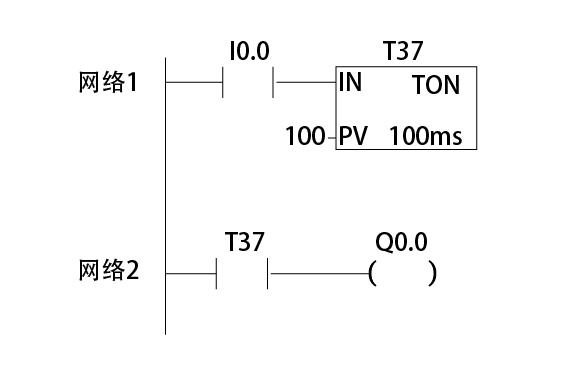

调试时，保持I0.0闭合秒后，Q0.0有输出
将PT端改为+50，观察保持I0.0闭合秒后，Q0.0有输出
将PT端改为+200，观察保持I0.0闭合秒后，Q0.0有输出
