江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 24 十字路口交通灯电气控制线路搭建 |
| 分项实验名称： | 实验24.5：一组循环输出实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会对一组交通灯进行梯形图的搭建 |

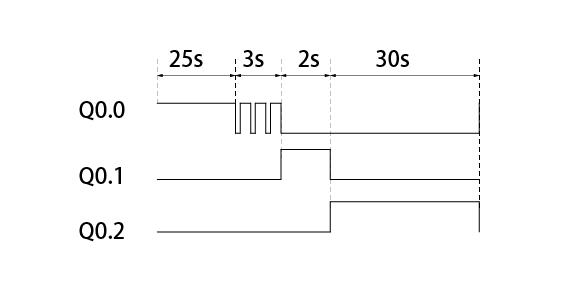

| 实验内容： | 结合实验24.2~24.4，进行梯形图的的编程，在调试窗口中实现Q0.0输出25s闪3s——Q0.1输出2s——Q0.2输出30s循环的功能 |

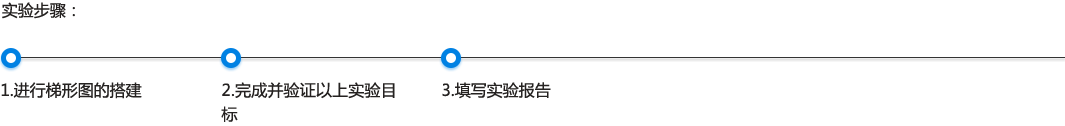

| 实验步骤： | 进行梯形图的搭建，完成并验证以上实验目标，填写实验报告 |
实验数据和结果：
Q0.0能否持续输出
，输出秒
Q0.0能否脉冲输出
，输出秒
Q0.1能否持续输出
，输出秒
Q0.2能否持续输出
，输出秒
