江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 24 十字路口交通灯电气控制线路搭建 |
| 分项实验名称： | 实验24.7：PLC控制十字路口交通灯 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会使用PLC对十字路口交通灯实验进行功能设计、电路搭建 |
| 实验内容： | 进行十字路口交通灯电路的搭建及PLC的编程，使东西、南北向交通信号灯按照下面流程进行。东西向绿灯亮25S，闪动3S，黄灯亮2S后熄灭，红灯亮30S后熄灭；与此同时南北向首先红灯亮30S，然后绿灯亮25S，闪动3S，黄灯亮2S后熄灭，如此循环 |

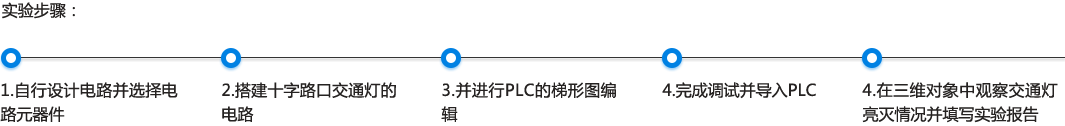

| 实验步骤： | 自行设计电路并选择电路元器件，搭建十字路口交通灯的电路，并进行PLC的梯形图编辑，完成调试并导入PLC，在三维对象中观察交通灯亮灭情况并填写实验报告 |
实验数据和结果：
| 交通灯 | 常亮时间段 | 闪烁时间段 | 熄灭时间段 |
|---|---|---|---|
| 东西向红灯 | |||
| 东西向黄灯 | |||
| 东西向绿灯 | |||
| 南北向红灯 | |||
| 南北向黄灯 | |||
| 南北向绿灯 |
