江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 25 钻床加工系统电气控制线路搭建 |
| 分项实验名称： | 实验25.1：夹具夹紧程序 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会将钻床加工系统夹紧工件的程序 |
| 实验内容： | 根据给定梯形图搭建程序，调试并观察现象，填写实验报告 |

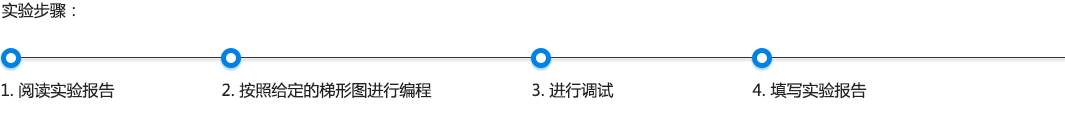

| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |
实验数据和结果：

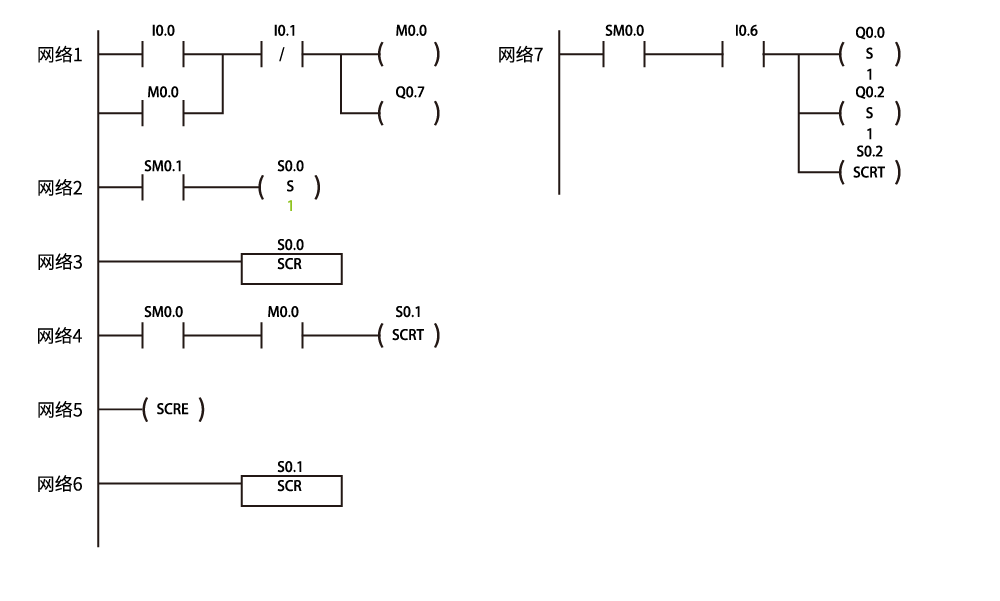

启动按钮按下后，在停止按钮没有按下的情况下，进行自锁，同时有输出，此时夹紧电磁阀得电
当夹紧检测有输入后，即可进行到下一步，即和置位输出，钻头1启动并下行
