江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 26 自动上料机电气控制线路搭建 |
| 分项实验名称： | 实验26.3：自动上料机梯形图的搭建 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会上料机上料程序的编辑 |
| 实验内容： | 根据给定梯形图搭建程序，调试并观察现象，填写实验报告 |

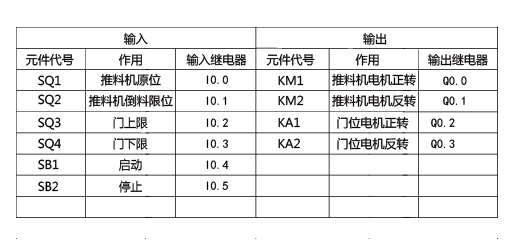

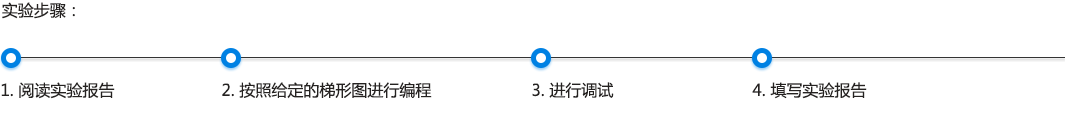

| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |
实验数据和结果：
启动按钮按下后，在停止按钮没有按下的情况下，进行自锁
随后进入顺序控制中，段程序运行
在门上限位没有闭合，门位电机未反转的情况下，门位电机正转得电
在门上线闭合后，在推料机未到达倒料限位时，推料机电机正转
推料机到达倒料限位时，跳转到程序段
到达程序段S0.0后，在推料机原位限位开关没有触发的情况下，推料机电机反转
一旦推料机原位限位开关被触发，当门下限没有触发时，门位电机反转
