江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 28 自动装药机电气控制线路搭建 |
| 分项实验名称： | 实验28.1：加法器的应用 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会加法器指令的使用 |

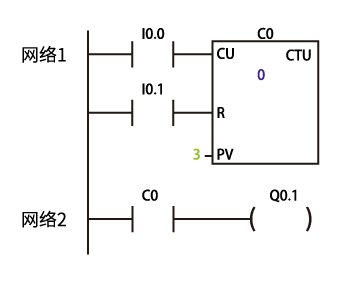

| 实验内容： | 根据给定梯形图搭建程序，调试并观察现象，填写实验报告 |

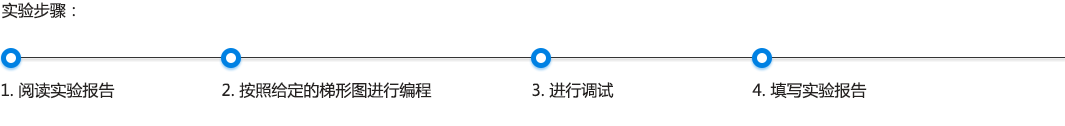

| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |
实验数据和结果：
在调试窗口中：
I0.0闭合后断开，计数器中的数字0变为，再次按下I0.0，计数器中数字变为，当按下第次时，C0继电器接通，得电
将PV端的3改为5后：
I0.0闭合后断开，计数器中的数字0变为，再次按下I0.0，计数器中数字变为，当按下第次时，C0继电器接通，得电
