江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 29 装配流水线电气控制线路搭建 |
| 分项实验名称： | 实验29.2：自动循环流水线程序编写 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会自动循环流水线程序的编写 |

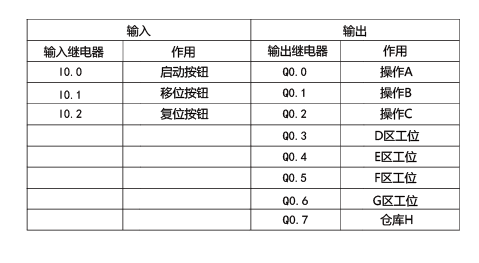

| 实验内容： | 给定PLC的I/O表及其定义，并给定梯形图，观察其作用并按照示例搭建梯形图，填写实验报告 |

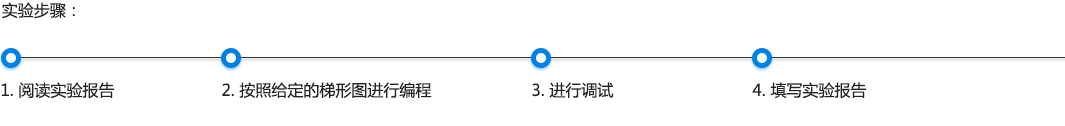

| 实验步骤： | 1. 阅读实验报告 2. 完成梯形图的编辑 3. 进行调试 4. 填写实验报告 |
实验数据和结果：

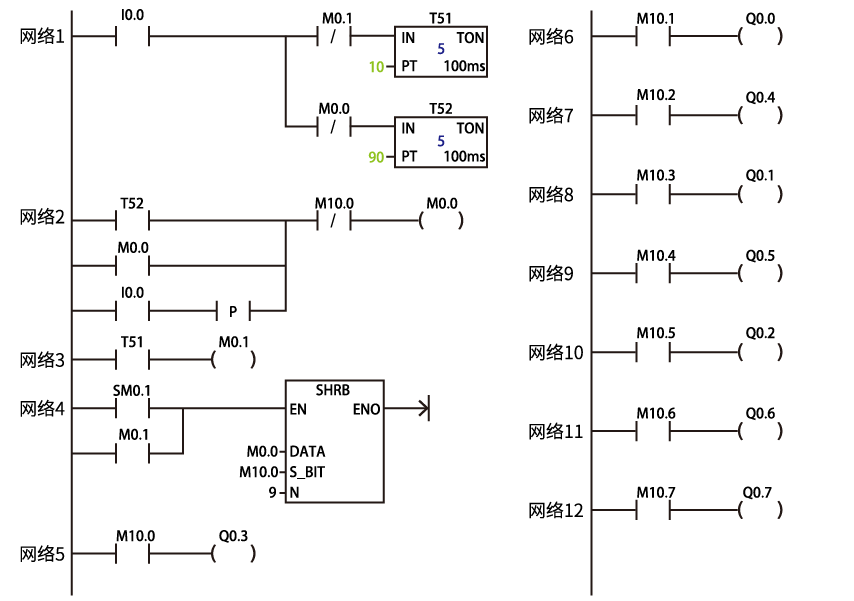

开始调试，保持I0.0按下状态，随后和开始计时
网络二中，T52使有输出，从而使网络一中的T52清零
网络三中，T51使有输出，从而使网络一中的T51清零
网络四中，除了初始化扫描的SM0.1外，每从到来一个信号，SHRB就移位一次
M10.0得电后，得电输出；M10.1得电后，得电输出；M10.2得电后，得电输出；M10.3得电后，得电输出；M10.4得电后，得电输出；M10.5得电后，得电输出；M10.6得电后，得电输出；M10.7得电后，得电输出
