课程名称: 机电传动控制
实验名称: 3 三相异步电动机多点电气控制线路搭建
分项实验名称: 实验3.2:多点电气控制回路搭建实验
学生姓名: 张三
实验日期: 2020年11月20日
实验目的: 学会搭建多点启停控制回路的搭建
学会多点控制回路的电路设计、元器件摆放等

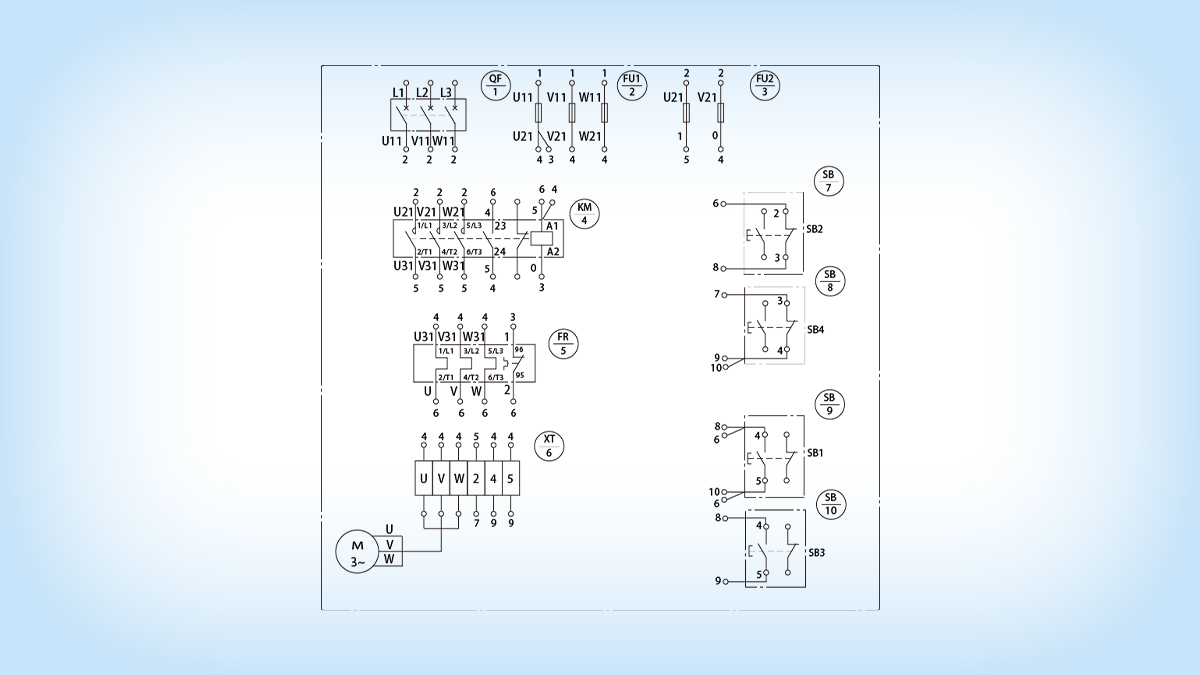

实验内容: 根据实验3.1,设计一个三点电气控制回路,在3.1基础上增加部分元器件并进行接线,使电路有三点控制启停的功能
实验步骤: 1. 阅读实验报告
2. 搭建电路并进行检测
3. 实验装置通电
4. 按下各按钮,记录实验现象和结果
5. 实验装置断电
6. 填写实验报告

实验数据和结果:

1.按下启动按钮SB1,电机_________。

2.按下启动按钮SB3,电机_________。

3.按下启动按钮SB5,电机_________。

1.按下停止按钮SB2,电机_________。

2.按下停止按钮SB4,电机_________。

3.按下停止按钮SB6,电机_________。
