江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 5 三相异步电动机正反转电气控制线路搭建 |
| 分项实验名称： | 实验5.2：倒顺开关控制正反转的实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会使用倒顺开关控制正反转的接线方法 |

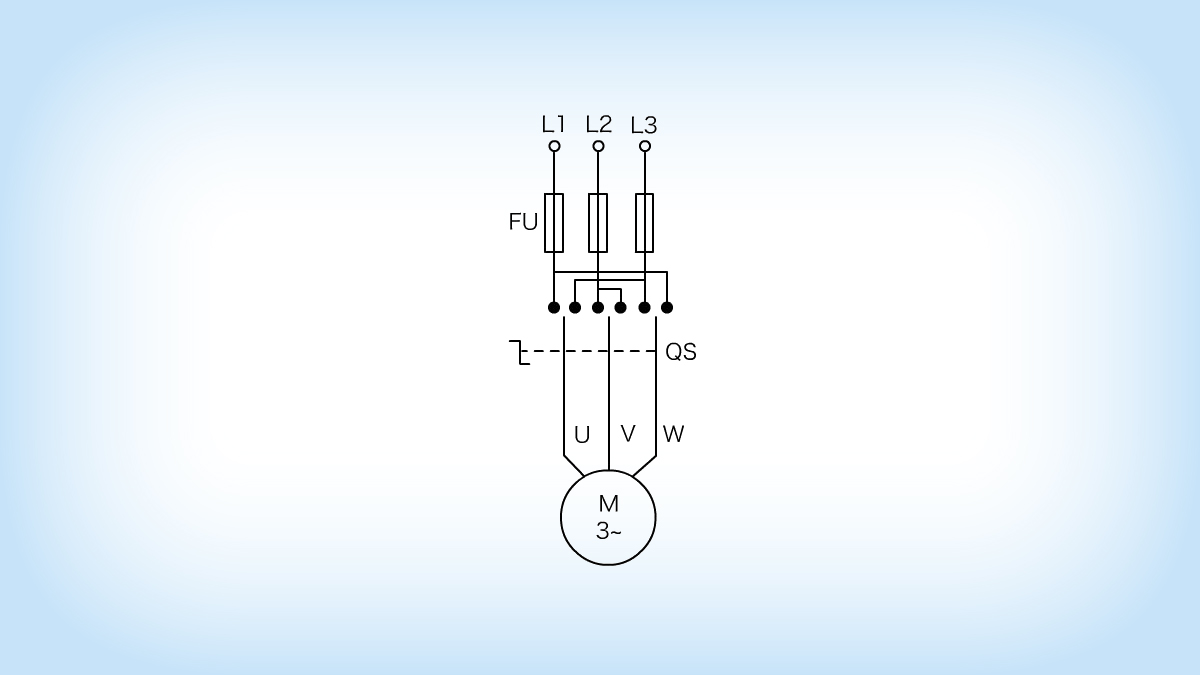

| 实验内容： | 按给出的电气原理图，完成相关电路的接线，进行试运行实验 |

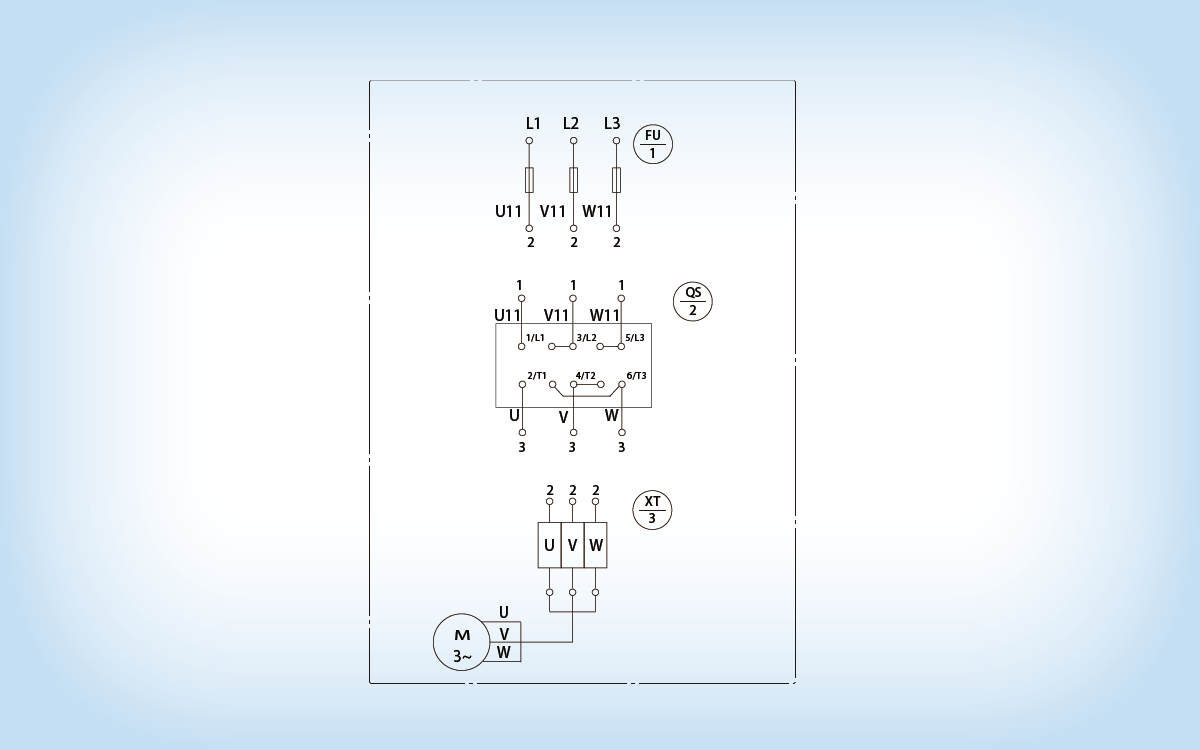

| 实验步骤： | 1.阅读实验报告 2.根据接线图完成电路接线 3.通电前进行线路检测 4.通电试运行按下列内容操作 操作内容1：将倒顺开关按“顺-停-倒”的顺序进行切换且往复操作5次以上； 操作内容2：将倒顺开关按“顺-倒-顺”的顺序，即不通过停止位之间切换且往复操作5次以上。 5.填写实验报告 |
实验数据和结果：
1.通电前的检测结果如下
| 检测内容 | 测量点 | 测量结果 |
|---|---|---|
| 断开QF，倒顺开关至于“停”位置，用万用表拨至R×200档位测量电阻值 | 倒顺开关接线柱“1”和“2”间电阻 | |
| 倒顺开关接线柱“3”和“4”间电阻 | ||
| 倒顺开关接线柱“5”和“6”间电阻 | ||
| 断开QF，倒顺开关至于“顺”位置，用万用表拨至R×200档位测量电阻值 | 倒顺开关接线柱“1”和“2”间电阻 | |
| 倒顺开关接线柱“3”和“4”间电阻 | ||
| 倒顺开关接线柱“5”和“6”间电阻 | ||
| 倒顺开关接线柱“1”和“6”间电阻 | ||
| 倒顺开关接线柱“5”和“2”间电阻 | ||
| 断开QF，倒顺开关至于“倒”位置，用万用表拨至R×200档位测量电阻值 | 倒顺开关接线柱“1”和“2”间电阻 | |
| 倒顺开关接线柱“3”和“4”间电阻 | ||
| 倒顺开关接线柱“5”和“6”间电阻 | ||
| 倒顺开关接线柱“1”和“6”间电阻 | ||
| 倒顺开关接线柱“5”和“2”间电阻 |
2.通电试运行电动机的运行结果，下列正确的是
