江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 7 三相异步电动机自动往复循环电气控制线路 |
| 分项实验名称： | 实验7.1：自动反转接线实验 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |

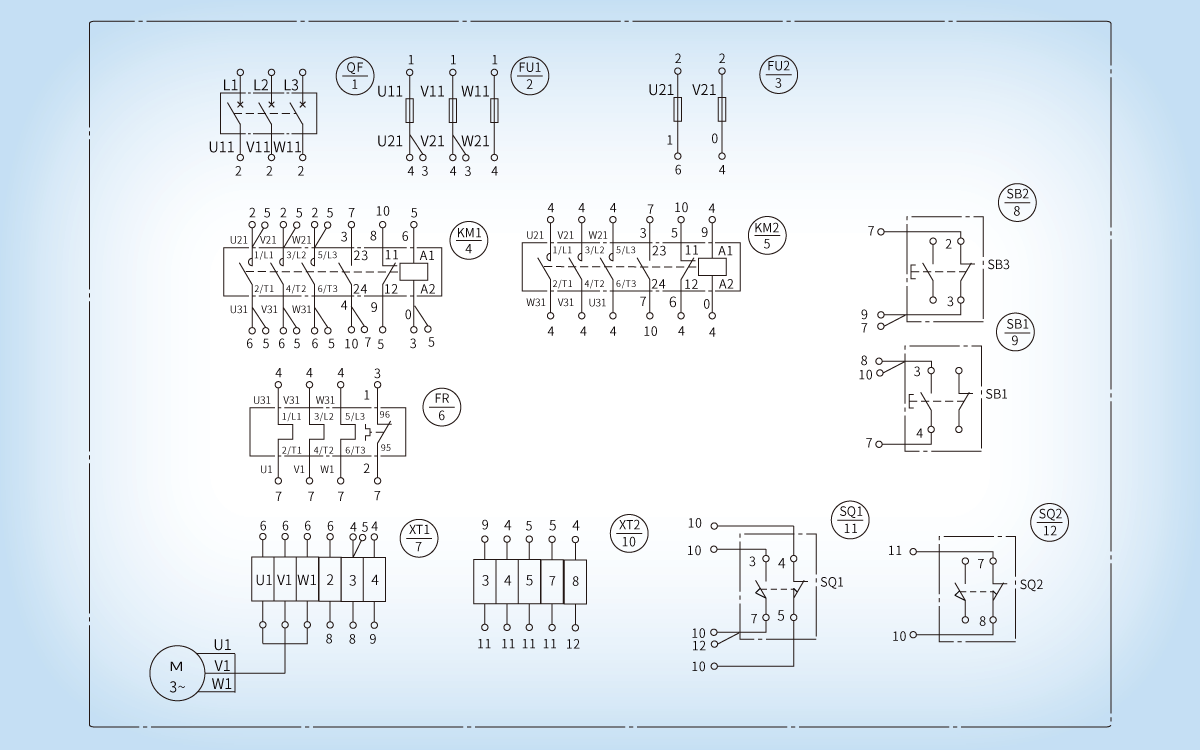

| 实验目的： | 掌握行程开关的接线 掌握行程开关在控制回路中的作用 能够结合三维/实物对自动反转电路进行分析 |

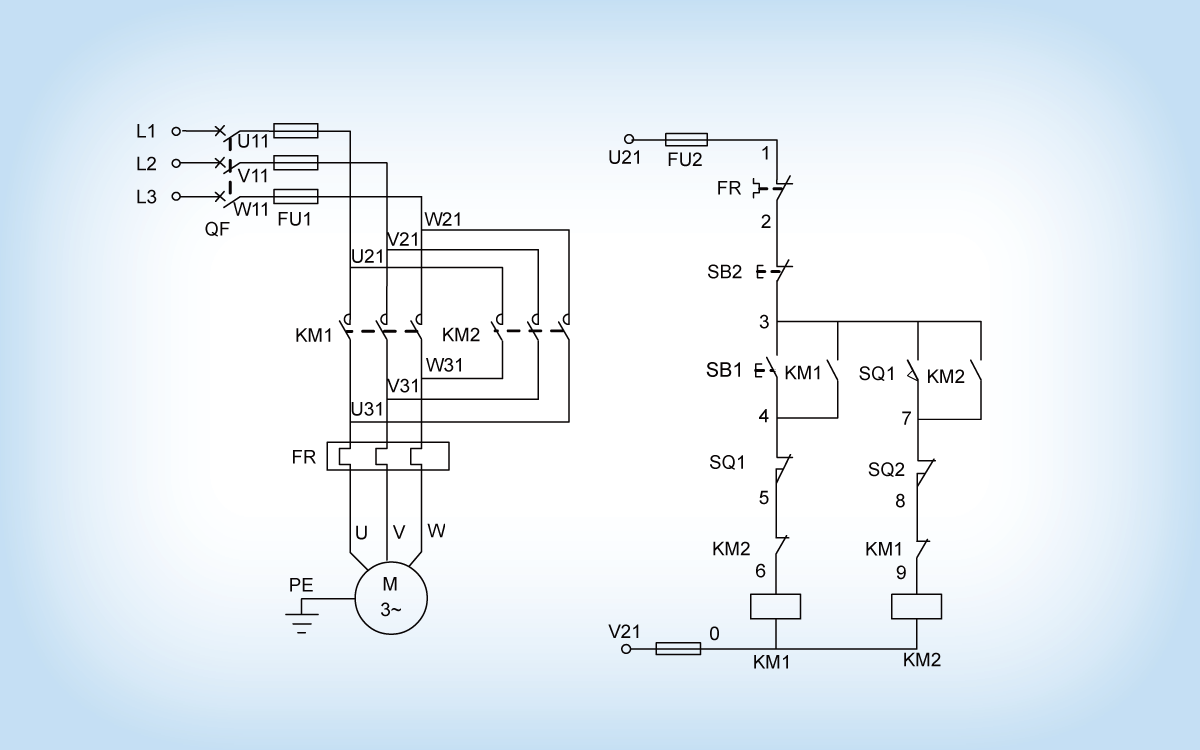

| 实验内容： | 以电动机正反转控制实验为基础，将正、反转的启动按钮改为行程开关，实验观察工作台能否在碰到行程开关后自动返回 |

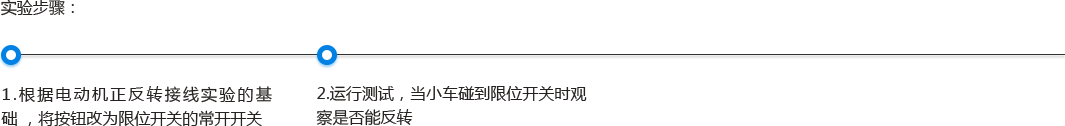

| 实验步骤： | 1. 根据电动机正反转接线实验的基础 ，将按钮改为限位开关的常开开关 2. 运行测试，当小车碰到限位开关时观察是否能反转 |
实验数据和结果：
1、合上断路器给电路通电，按下面步骤操作，观察电动机运行状态：
（注：电动机旁指针顺时针旋转定义为正转，逆时针旋转定义为反转）
| 步骤 | 操作内容 | 电动机状态 |
|---|---|---|
| 1 | 电路通电后按下启动按钮SB1后松开 |
|
| 2 | 压下行程开关SQ2 |
|
| 3 | 压下行程开关SQ1 |
|
| 4 | 压下行程开关SQ2 |
|
2、根据电路操作运行结果可知电路中两个行程开关的作用分别为：
1）行程开关SQ1作用：
2）行程开关SQ2作用：
