江苏开放大学
学生实验报告书
| 课程名称： | 机电传动控制 |
| 实验名称： | 9 三相笼式异步电动机反接制动电气控制线路 |
| 分项实验名称： | 实验9.3：反接制动串入电阻的选择 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 学会反接制动电气控制线路反接电阻的电阻值计算与选型 |
| 实验内容： | 给定电气原理图及元器件（包括合适和不合适），根据电气原理图完成元器件的选型及接线，验证电气线路并填写实验报告 |

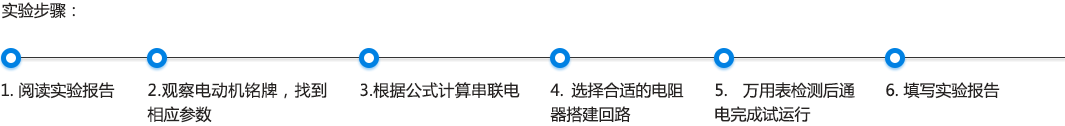

| 实验步骤： | 1. 阅读实验报告 2. 观察电动机铭牌，找到相应参数 3. 根据公式计算串联电阻阻值 4. 选择合适的电阻器搭建回路 5. 万用表检测后通电完成试运行 6. 填写实验报告 |
实验数据和结果：
观察电动机铭牌得知：电动机功率为：kW，额定电流：IN=A，电压：V
Ist为电动机启动电流，一般Ist = (4~7)IN = （系数按6计算）
若要使反接制动电流为电动机直接启动电流的1/2，则每相应串入的电阻R可取：
R≈1.5×(220 ⁄ Ist) =Ω
若要使反接制动电流为电动机直接启动电流的1/2，则每相应串入的电阻R可取：
R'≈1.3×(220 ⁄ Ist) =Ω
| 规格 | 领用数量 | 使用数量 | |
|---|---|---|---|
| 断路器 | |||
| 熔断器 | |||
| 接触器 | |||
| 热继电器 | |||
| 按钮 | |||
| 导线 |
