实验1.2 手动换向阀实现的换向回路安装调试
实验目的
认识油箱、液压泵、换向阀、液压缸的图形符号。
会识读手动换向阀实现换向回路原理图，并分析其控制回路的动作过程。
会根据手动换向阀实现换向回路原理图完成控制回路的安装与调试。
实验内容
根据给定的手动换向阀实现换向回路的原理图，在已经给定元器件的实验装置中完成控制回路的连接及调试运行，填写实验报告。
（设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力）
实验步骤

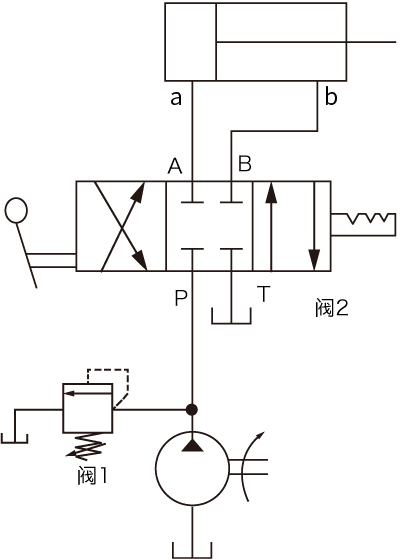

1.识读液压回路图并分析控制回路
2.完成所有液压元器件的管路连接
3.检查管路连接是否完整
4.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，换向阀手柄扳至中间位置
5.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态，扳动手动换向手柄，观察液压缸运动结果
6.调试完成后使液压缸处于缩回状态后换向阀手柄扳至中间位置，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电
7.填写实验报告
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 用换向阀的换向回路 |
| 分项实验名称： | 1.2 手动换向阀实现的换向回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 认识油箱、液压泵、换向阀、液压缸的图形符号 会识读手动换向阀实现换向回路原理图，并分析其控制回路的动作过程 会根据手动换向阀实现换向回路原理图完成控制回路的安装与调试 |
| 实验内容： | 根据给定的手动换向阀实现换向回路的原理图，在已经给定元器件的实验装置中完成控制回路的连接及调试运行，填写实验报告 |
| 实验步骤： | 1.识读液压回路图并分析控制回路 2.完成所有液压元器件的管路连接 3.检查管路连接是否完整 4.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，换向阀手柄扳至中间位置 5.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态，扳动手动换向手柄，观察液压缸运动结果 6.调试完成后使液压缸处于缩回状态后换向阀手柄扳至中间位置，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电 7.填写实验报告 |
实验数据和结果：
1.对换向阀控制的换向回路分析，填写下列内容
手动换向阀通过操作换向阀的手柄分别使换向阀处于左、中、右位，分析当换向阀工作位分别处于左、中、右位时，回路中的油路流向，填写下列报告。
| 换向阀的工作位 | 油路的流向 | 液压缸的动作 |
|---|---|---|
| 左位 |
进油油路：
油箱→液压泵→换向阀P口进→换向阀口出→液压缸口； 回油油路：液压缸口→换向阀口进→换向阀T口出→油箱； |
|
| 中位 | 换向阀各油口封闭，无液压油进入液压缸。 | |
| 右位 |
进油油路： 油箱→液压泵→换向阀P口进→换向阀口出→液压缸口； 回油油路：液压缸口→换向阀口进→换向阀T口出→油箱； |
（注：上表中液压缸的动作情况指液压缸处于中间位置（不处于左右两侧的极限位置）时的动作状态。）
2.根据液压回路原理图在实验装置中完成回路的连接，并通电进行调试，观察运行调试结果填下列内容。
合上断路器，液压泵电动机通电运行；
1）当液压缸处于缩回状态时，将换向阀手柄扳至（ ）位置，可使液压缸伸出；
2）当液压缸处于伸出状态时，将换向阀手柄扳至（ ）位置，可使液压缸缩回；
3）当液压处于伸出或缩回动作过程中，将换向阀手柄扳至（ ）位置，可使液压缸停止不动作。
