实验目的
了解变量泵和调速阀组成的复合调速回路的工作原理。
能够完成变量泵和调速阀组成的复合调速回路安装调试。
实验内容
根据液压回路选择实验装置中所缺的液压元器件，选取液压管道完成实验装置中缺少的液压回路的连接，并系统上电进行调试运行。
实验步骤
1.根据液压回路选择所缺元器件。
2.完成液压回路所缺的线路。
3.检查管路连接是否正确。
4.实验装置通电，启动液压泵电动机，进行回路调试。
5.实验结束后需先停止液压泵电机工作，然后对实验装置进行断电。
6.填写实验报告。
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 变量泵和调速阀组成的复合调速回路 |
| 分项实验名称： | 12.1 变量泵和调速阀组成的复合调速回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 了解变量泵和调速阀组成的复合调速回路的工作原理 能够完成变量泵和调速阀组成的复合调速回路安装调试 |
| 实验内容： | 根据液压回路选择实验装置中所缺的液压元器件，选取液压管道完成实验装置中缺少的液压回路的连接，并系统上电进行调试运行 |
| 实验步骤： | 1.根据液压回路选择所缺元器件 2.完成液压回路所缺的线路 3.检查管路连接是否正确 4.实验装置通电，启动液压泵电动机，进行回路调试 5.实验结束后需先停止液压泵电机工作，然后对实验装置进行断电 6.填写实验报告 |
实验数据和结果：

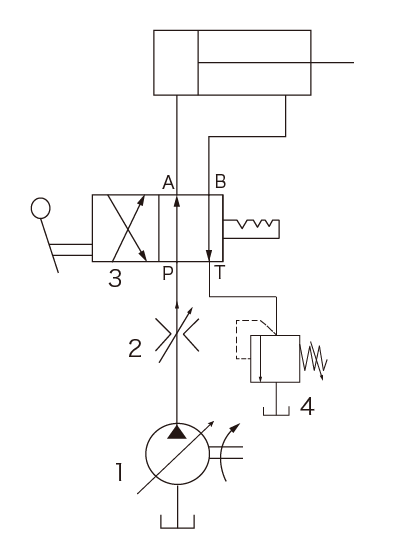

1、回路中液压缸的运动速度与有关。
A、液压泵1的输出流量
B、调速阀2的设定值
C、液压泵1的输出流量和调速阀2的设定值
D、溢流阀4的设定值
2、回路中若进给调速阀进入液压缸的流量小于液压泵的输出流量，则液压泵的输出流量会。
A、不变
B、增大
C、减小
D、都有可能
3、回路中若进给调速阀进入液压缸的流量等于液压泵的输出流量，则液压泵的输出流量会。
A、不变
B、增大
C、减小
D、都有可能
4、回路中若进给调速阀进入液压缸的流量大于液压泵的输出流量，则液压泵的输出流量会。
A、不变
B、增大
C、减小
D、都有可能
