实验14.2 二次进给回路的安装与调试

实验目的

能够对调速阀开口度进行设定。

会根据二次进给回路的液压回路和电气控制原理图进行安装调试。

实验内容

现有一台机床设备上的工作台采用的液压滑台，要求该液压滑台在前进的通过滑台上依次安装的两个电气行程开关SQ1和SQ2来实现快进、减速进行一工进和再次减速进行二工进的三种速度换接，滑台后退时则为全程快速后退。

根据下图为提供的该滑台二次进给液压回路原理图和电气控制原理图，液压缸向右伸出表示前进，向左缩回表示后退。在实验装置中完成该液压滑台的二次工进回路所缺的油路和电路的连接，并进行安装调试，完成实验报告。

（设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力）

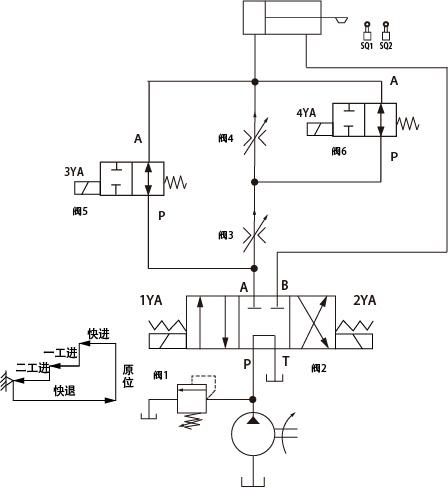

液压回路原理图

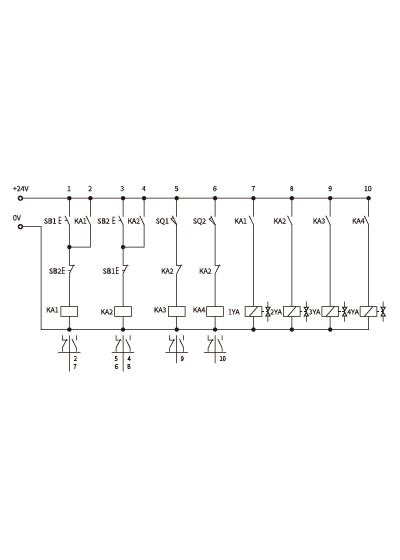

电气控制原理图

实验步骤

1、阅读实验报告，选取两个调速阀合适的开口度设定方案

2.根据液压回路和电气控制线路所缺部分的接线

3.检查管路和电气控制线路连接是否正确

4.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态

5.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态

6.根据选定的方案设置两个调速阀,操作按钮开关，实现液压缸动作。

7.调试完成后先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电。

8.观察实验装置在操作过程中运行的结果，填写实验报告。
