实验17.2用行程开关控制的顺序动作回路
实验目的
会根据用用行程开关控制的顺序动作回路及电气控制原理图进行安装调试。
实验内容
下图为用用行程开关控制的顺序动作回路的原理图和电气控制原理图，实验装置中已经摆放好元器件，根据提供的原理图完成所缺的液压回路和电气控制线路，完成回路和电路连接后上电调试，并填写实验报告。
（设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力）

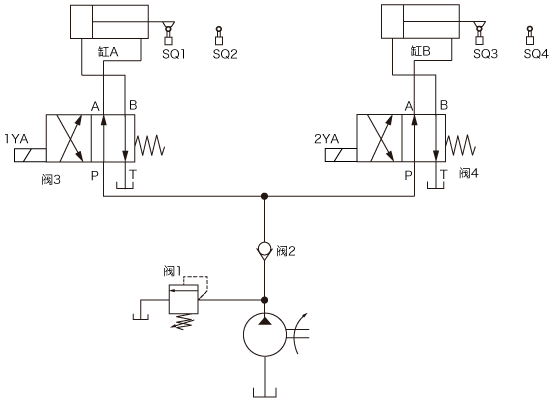

液压回路图
电气控制原理图
实验步骤
1.阅读实验报告。
2.完成所缺管路和电路的连接。
3.检查管路和电气控制线路连接是否正确。
4.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态。
5.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态。
6.操作按钮，对回路进行调试。
7.两缸完成顺序动作后，先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电。
8.观察实验装置在操作过程中运行的结果，填写实验报告。
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 用行程开关控制的顺序动作回路 |
| 分项实验名称： | 17.2 用行程开关控制的顺序动作回路 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 会根据用用行程开关控制的顺序动作回路及电气控制原理图进行安装调试 |
| 实验内容： | 根据提供的原理图完成所缺的液压回路和电气控制线路，完成回路和电路连接后上电调试，并填写实验报告 |
| 实验步骤： | 1.阅读实验报告 2.完成所缺管路和电路的连接 3.检查管路和电气控制线路连接是否正确 4.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态 5.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态 6.操作按钮，对回路进行调试 7.两缸完成顺序动作后，先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电 8.观察实验装置在操作过程中运行的结果，填写实验报告 |
实验数据和结果：
按照实验要求，两个缸顺序伸出和缩回的动作结果为（下图向右、向左箭头表示液压缸伸出缩回，根据运行结果填写数字1~4表示两缸运动的顺序
 |
|
||||||
|---|---|---|---|---|---|---|---|
 |
 |
||||||
| 触发该动作的开关 | 顺序动作步骤 | 回路中电磁线圈得失电情况 |
|---|---|---|
| 动作① | 1YA： 2YA： |
|
| 动作② | 1YA： 2YA： |
|
| 动作③ | 1YA： 2YA： |
|
| 动作④ | 1YA： 2YA： |
