实验18.2用行程阀的顺序动作回路安装调试
实验目的
会根据用行程阀的顺序动作回路原理图完成回路的安装调试。
实验内容
下面为用行程阀的顺序动作回路中的原理图，实验装置中已经摆放好了回路所需的液压元器件，并且在两个液压缸的伸出行程过程中都安装了行程阀，安装位置均合适可确保液压缸在伸出过程中能够触碰压下行程阀。请根据回路图选择需要连接管道的行程阀，并完成回路中管道的连接，管路连接好后进行上电调试，完成所要求的顺序动作。
（设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力）

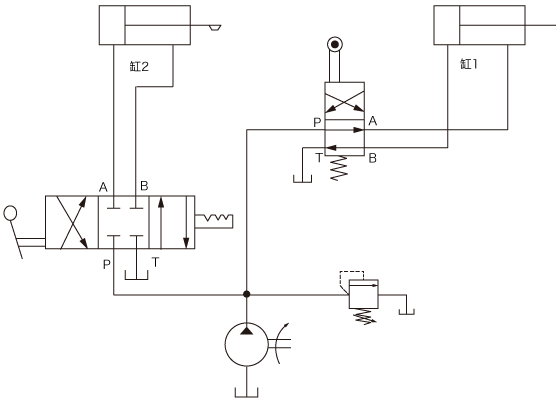

液压回路图
实验步骤
1.阅读实验报告。
2.选择所需接入回路的行程阀，完成所缺管路的连接。
3.检查管路连接是否正确。
4.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态。
5.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态。
6.扳动手动换向阀手柄使两液压缸实现顺序动作。
7.调试完成后先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电。
8.观察实验装置在操作过程中运行的结果，填写实验报告。
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 18 用行程阀的顺序动作回路 |
| 分项实验名称： | 实验18.2用行程阀的顺序动作回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 了解用行程阀的顺序动作回路的工作原理 |
| 实验内容： | 下面有实验装置A、B、C为通过行程阀控制两个液压缸顺序动作分别对三个实验装置的回路进行上电运行，观察回路中两个液压缸的运行结果并记录，根据实验装置的运行结果进行记录及分析，填写实验报告 |
| 实验步骤： | 1. 阅读实验报告 2. 选择所需接入回路的行程阀，完成所缺管路的连接 3. 检查管路连接是否正确 4. 通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态 5. 装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态 6. 扳动手动换向阀手柄使两液压缸实现顺序动作 7. 调试完成后先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电 8. 观察实验装置在操作过程中运行的结果，填写实验报告 |
实验数据和结果：
1.根据回路原理图所示，实验装置中需要接入回路的行程阀为：
2.按照实验要求，两个缸顺序伸出和缩回的动作结果为（下图向右、向左箭头表示液压缸伸出缩回，根据运行结果填写数字1~4表示两缸运动的顺序）
 |
|
||||||
|---|---|---|---|---|---|---|---|
 |
 |
||||||
