实验2.3 用O型中位机能换向阀的锁紧回路选型及安装调试
实验目的
会根据O型中位机能换向阀的锁紧回路图选择合适的液压元器件。
会根据O型中位机能换向阀的锁紧回路图和电气控制图完成回路的安装与调试。
实验内容
根据给定的O型中位机能换向阀的锁紧回路的图和电气控制图从仓库中实验装置中所缺少的合适的元器件及材料，然后在实验装置中完成元器件的摆放、液压管路的连接已经电气线路的连接，连接完成后操作调试运行填写实验报告。
（设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力）
实验步骤

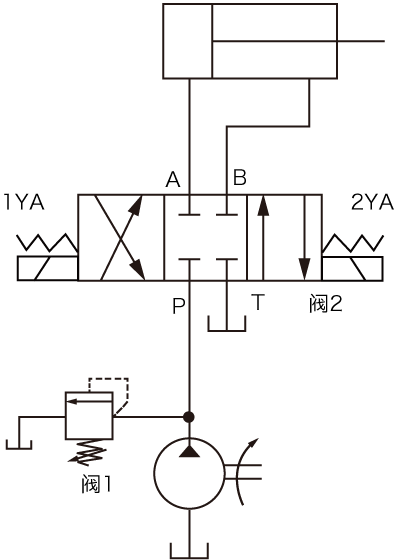

1.识读液压回路图并分析控制回路
2.从仓库中选择所需的液压元器件、液压油管及导线
3.合理摆放元器件
4.完成所有液压元器件的管路连接 和电气控制线路的连接
5.检查管路以及电气控制线路连接是否正确
6.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态
7.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态
8.对装置中按钮开关进行操作，进行回路调试
9.调试完成后先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电
10.填写实验报告
（注：电磁换向阀中的电气线路需连接至接线排XT2或按钮开关上。）
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 用“O”型机能换向阀的锁紧回路 |
| 分项实验名称： | 2.3 用O型中位机能换向阀的锁紧回路选型及安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 会根据O型中位机能换向阀的锁紧回路图选择合适的液压元器件 会根据O型中位机能换向阀的锁紧回路图和电气控制图完成回路的安装与调试 |
| 实验内容： | 根据给定的O型中位机能换向阀的锁紧回路的图和电气控制图从仓库中实验装置中所缺少的合适的元器件及材料，然后在实验装置中完成元器件的摆放、液压管路的连接已经电气线路的连接，连接完成后操作调试运行填写实验报告 |
| 实验步骤： | 1.识读液压回路图并分析控制回路 2.从仓库中选择所需的液压元器件、液压油管及导线 3.合理摆放元器件 4.完成所有液压元器件的管路连接 和电气控制线路的连接 5.检查管路以及电气控制线路连接是否正确 6.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态 7.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态 8.对装置中按钮开关进行操作，进行回路调试 9.调试完成后先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电 10.填写实验报告 |
实验数据和结果：
1.根据液压回路原理图，选择实验装置中还需要的液压元器件。填写其型号及数量
| 型号 | 数量 | |
|---|---|---|
| 换向阀 | ||
| 液压缸 | ||
| 液压管道 | / |
2.运行结果：
1）按住SB1按钮时电磁换向阀的电磁铁得电情况为：
2）按住SB2按钮时电磁换向阀的电磁铁得电情况为：
3.假设库中没有O型中位机能的三位四通换向回路，还可以用下列（）来实现锁紧回路
