实验20.2用调速阀控制的同步回路安装调试

实验目的

会根据用调速阀控制的同步回路原理图完成回路的安装调试。

实验内容

下图为用调速阀控制的同步回路原理图，实验装置中已经摆放好了该回路所需的液压元器件，请根据回路图完成管道的连接，管路连接好后根据装置两个液压缸的规格调定两个调速阀的开口度，然后进行上电调试。

（设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力）

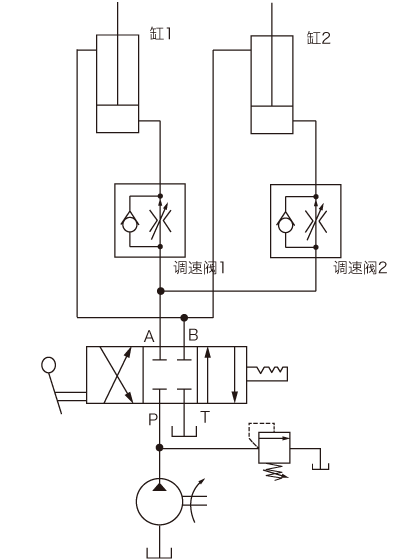

液压回路图

实验步骤

1.阅读实验报告。

2.根据液压回路的连接。

3.检查所有管路和电路连接是否正确。

4.通电启动前，逆时针旋转溢流阀手柄调至最松状态，换向阀手柄扳至中位。

5.装置通电，运行液压泵电动机 ，顺时针旋转溢流阀手柄调节系统压力。

6.调定两个调速阀的开口端，操作换向阀手柄进行调试。

7.调试完成后先换向阀手柄扳至中位，逆时针旋转溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电。

8.观察实验装置在操作过程中运行的结果，填写实验报告。
