实验25.2 手动换向阀控制单作用气缸换向回路安装调试
实验目的
1.会识读气动回路原理图。
2.能够根据气动回路原理图完成回路的安装及调试
实验内容

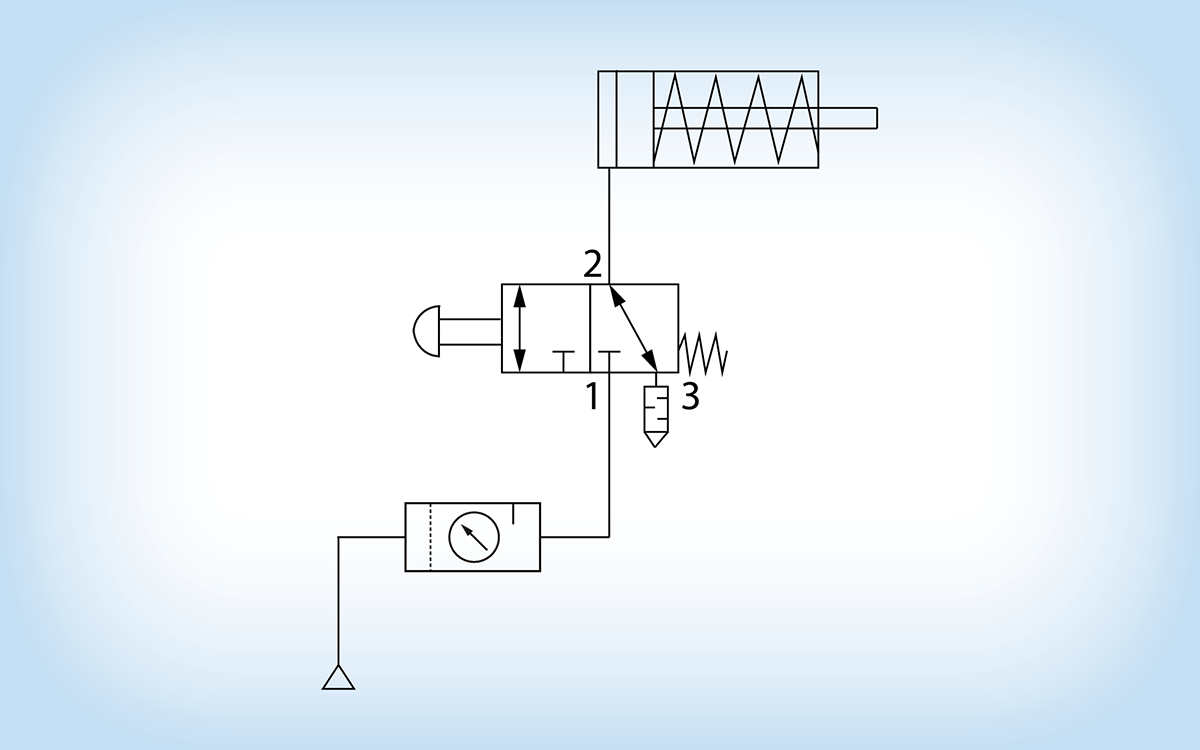

下图给出了一个单作用气缸换向回路的气动原理图，实验装置中已经将相关的气动元器件摆放好，根据原理图选择气动管道完成回路的连接，然后通电运行调试，并填写实验报告。
预置条件
1.所有元器件已经摆放到位
2.空气压缩机电源部分线路已接
实验步骤
1.识读气动回路原理图并分析回路
2.根据回路图完成所有气动管道的连接
3.检查管路是否连接完整
4.实验装置通电，打开空气压缩机电源起动，打开空气压缩机放气开关，使压缩空气进入三联件
5.拉出三联件减压阀手柄，顺时针旋转将气压调整至0.4~0.5MPA，调整完成后压下手柄锁住
6.操作手动换向阀按钮，观察气缸运行结果
7.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。
8.观察每个实验装置在操作过程中运行的结果，填写实验报告
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 25: 单作用气缸的换向回路 |
| 分项实验名称： | 25.2 手动换向阀控制单作用气缸换向回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 会识读气动回路原理图 能够根据气动回路原理图完成回路的安装及调试 |
| 实验内容： | 给出了一个单作用气缸换向回路的气动原理图，实验装置中已经将相关的气动元器件摆放好，根据原理图选择气动管道完成回路的连接，然后通电运行调试，并填写实验报告。 |
| 实验步骤： | 1.识读气动回路原理图并分析回路 2.根据回路图完成所有气动管道的连接 3.检查管路是否连接完整 4.实验装置通电，打开空气压缩机电源起动，打开空气压缩机放气开关，使压缩空气进入三联件 5.拉出三联件减压阀手柄，顺时针旋转将气压调整至0.4~0.5MPA，调整完成后压下手柄锁住 6.操作手动换向阀按钮，观察气缸运行结果 7.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。 8.观察每个实验装置在操作过程中运行的结果，填写实验报告 |
实验数据和结果：
1.识读气动回路原理图。
在下表中写出气动回路中各符号图所对应的元器件名称。
| 符号图 | 元器件名称 |
|---|---|
 |
|
 |
|
 |
|
 |

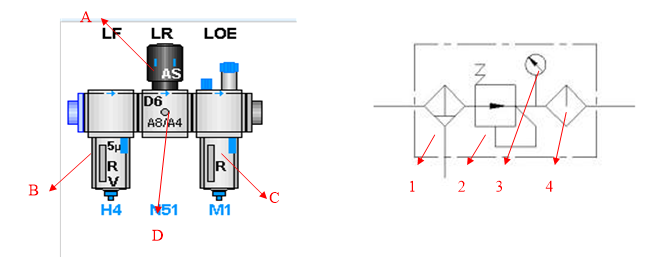

2、认识气动三联件
气动回路图中给出的是气动三联件的简略符号，在下表中分别填写上组成气动三联件的各元器件编号和详细符号的编号
| 名称 | 实物元器件编号 | 详细符号编号 |
|---|---|---|
| 过滤器 | ||
| 减压阀 | ||
| 压力表 | ||
| 油雾器 |
3、运行结果
