实验25.3 电磁换向阀控制单作用气缸换向回路安装调试
实验目的
1.会识读分析气动回路和电气控制原理图
2.会根据气动回路图选择合适的元器件
3.能够根据气动回路和电气控制原理图完成气动回路和电路的安装及调试
实验内容

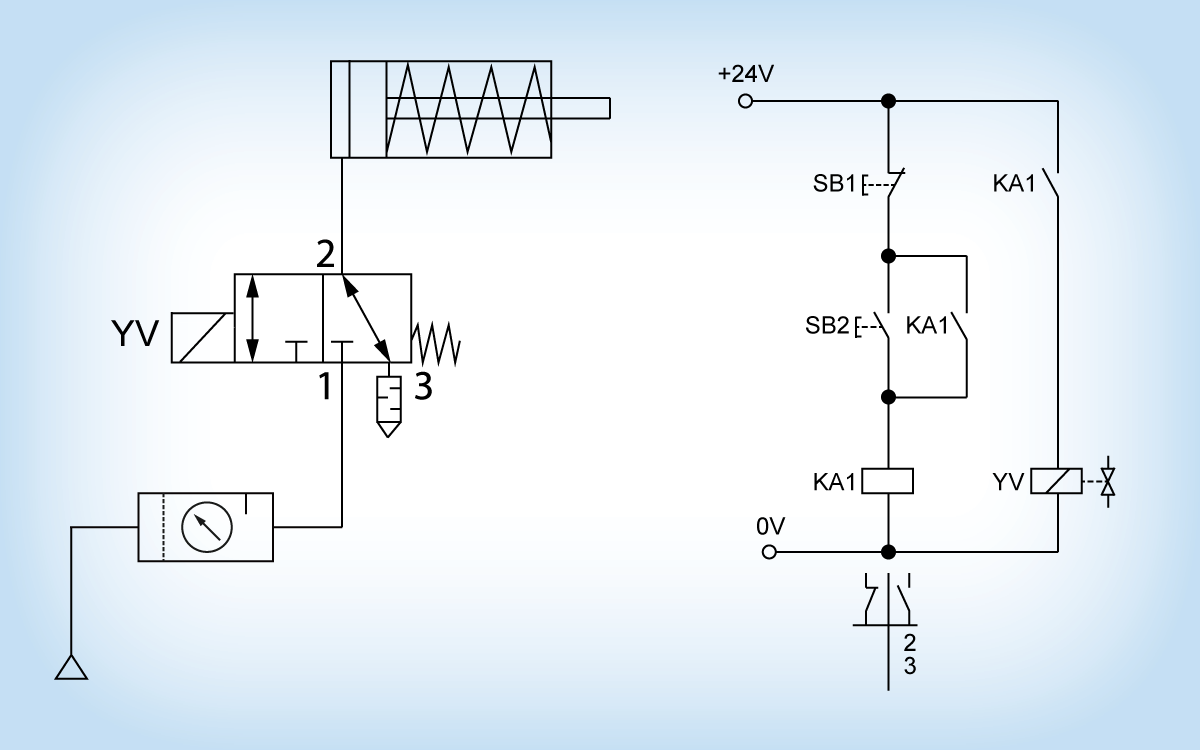

下图给出了一个单作用气缸换向回路的气动原理图，从仓库中选择实验装置中还缺少的气动元器件，元器件选完后在实验装置中安装，完成气动回路和电气控制线路的连接，接线完成后通电运行调试，并填写实验报告。
预置条件
1.气缸和换向阀需选，其他元器件已经摆放好
2.空气压缩机电源部分线路已接,直流稳压电源进线电路已接
实验步骤
1.根据气动回路图从仓库中选出所需的元器件种类及数量
2.根据回路图完成所有气动管道的连接
3.检查管和电路是否连接完整
4.实验装置通电，打开空气压缩机电源起动，打开空气压缩机放气开关，使压缩空气进入三联件
5.拉出三联件减压阀手柄，顺时针旋转将气压调整至0.4~0.5MPA，调整完成后压下手柄锁住
6.先手动操作电磁换向阀手动销，观察气缸的动作
7.再对按钮开关SB1和SB2进线操作，观察换向阀和气缸的动作情况
8.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。
9.观察每个实验装置在操作过程中运行的结果，填写实验报告
| 课程名称： | 液压与气压传动 |
| 实验名称： | 25: 单作用气缸的换向回路 |
| 分项实验名称： | 25.3 电磁换向阀控制单作用气缸换向回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 会识读分析气动回路和电气控制原理图 会根据气动回路图选择合适的元器件 能够根据气动回路和电气控制原理图完成气动回路和电路的安装及调试 |
| 实验内容： | 给出了一个单作用气缸换向回路的气动原理图，从仓库中选择实验装置中还缺少的气动元器件，元器件选完后在实验装置中安装，完成气动回路和电气控制线路的连接，接线完成后通电运行调试，并填写实验报告。 |
| 实验步骤： | 1.根据气动回路图从仓库中选出所需的元器件种类及数量 2.根据回路图完成所有气动管道的连接 3.检查管和电路是否连接完整 4.实验装置通电，打开空气压缩机电源起动，打开空气压缩机放气开关，使压缩空气进入三联件 5.拉出三联件减压阀手柄，顺时针旋转将气压调整至0.4~0.5MPA，调整完成后压下手柄锁住 6.先手动操作电磁换向阀手动销，观察气缸的动作 7.再对按钮开关SB1和SB2进线操作，观察换向阀和气缸的动作情况 8.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。 9.观察每个实验装置在操作过程中运行的结果，填写实验报告 |
实验数据和结果：
1.所需的选择元器件为
| 型号 | 使用数量 | |
|---|---|---|
| 换向阀 | ||
| 气缸 |
2、手动操作电磁换向阀的手动销，气动动作情况
按住电磁换向阀手动销，气缸:
松开电磁换向阀手动销，气缸:
3、操作按钮开关，换向阀和气缸的动作情况：
| 操作顺序 | 电磁换向阀电磁线圈情况 | 气缸动作情况 |
|---|---|---|
| 1）按下按钮SB2 |
|
|
| 2）按下按钮SB1 |
|
|
