实验26.1 气控换向阀控制单作用气缸换向回路安装调试
实验目的
1.会识读气控换向阀控制双作用换向回路原理图。
2.能够根据气控换向阀控制双作用换向回路原理图完成回路的安装及调试
实验内容

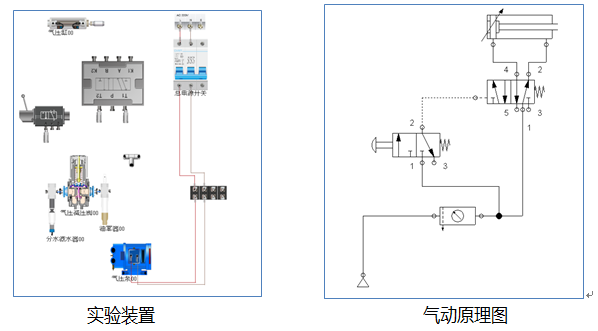

下图给出了一个单作用气缸换向回路的气动原理图，实验装置中已经将相关的气动元器件摆放好，根据原理图选择气动管道完成回路的连接，然后通电运行调试，并填写实验报告。
预置条件
1.所有元器件已经摆放到位
2.空气压缩机电源部分线路已接
实验步骤
1.识读气动回路原理图并分析回路
2.根据回路图完成所有气动管道的连接
3.检查管路是否连接完整
4.实验装置通电，打开空气压缩机电源起动，打开空气压缩机放气开关，使压缩空气进入三联件
5.拉出三联件减压阀手柄，顺时针旋转将气压调整至0.4~0.5MPA，调整完成后压下手柄锁住
6.操作手动换向阀按钮，观察气缸运行结果
7.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。
8.观察每个实验装置在操作过程中运行的结果，填写实验报告
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 双作用气缸的换向回路 |
| 分项实验名称： | 26.1 气控换向阀控制单作用气缸换向回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 会识读气控换向阀控制双作用换向回路原理图 能够根据气控换向阀控制双作用换向回路原理图完成回路的安装及调试 |
| 实验内容： | 给出了一个单作用气缸换向回路的气动原理图，实验装置中已经将相关的气动元器件摆放好，根据原理图选择气动管道完成回路的连接，然后通电运行调试，并填写实验报告 |
| 实验步骤： | 1.识读气动回路原理图并分析回路 2.根据回路图完成所有气动管道的连接 3.检查管路是否连接完整 4.实验装置通电，打开空气压缩机电源起动，打开空气压缩机放气开关，使压缩空气进入三联件 5.拉出三联件减压阀手柄，顺时针旋转将气压调整至0.4~0.5MPA，调整完成后压下手柄锁住 6.操作手动换向阀按钮，观察气缸运行结果 7.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。 8.观察每个实验装置在操作过程中运行的结果，填写实验报告 |
实验数据和结果：
1、运行结果
按住手动换向阀按钮，气缸________。
松开手动换向阀按钮，气缸________。
2、根据原理图结合实验装置运行结果进行回路分析
1）气缸伸出时回路
信号回路：手动换向阀（阀2）按钮，阀2工作于
气源→三联件→阀2的口→阀2的口→阀1口→阀1换向，工作于
主回路：
进气：气源→三联件→阀1口→阀1口→气缸口；
排气：气缸口→阀1口→阀1口→消音器排除。
进气：气源→三联件→阀1口→阀1口→气缸口；
排气：气缸口→阀1口→阀1口→消音器排除。
2）气缸缩回时回路
信号回路：手动换向阀（阀2）按钮，阀2工作于
阀1口→阀2口→阀2口→消音器排除，故阀1气控口信号终止，阀1工作于
主回路：
进气：气源→三联件→阀1口→阀1口→气缸口；
排气：气缸口→阀1口→阀1口→消音器排除。
进气：气源→三联件→阀1口→阀1口→气缸口；
排气：气缸口→阀1口→阀1口→消音器排除。
