实验27.2 单作用气缸单向速度调节回路安装调试
实验目的
能够根据实验内容要求完成气动回路的安装调试
实验内容

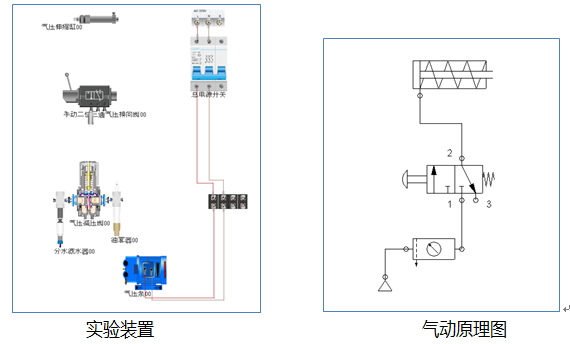

下图给出了一个单作用气缸换向回路的气动原理图，实验装置给定了回路图中的气动元器件，还给定了一个可调单向节流阀，要求单作用气缸在气缸在缩回过程中通过该节流阀实现速度调节。在实验装置中选用气动管道，根据实验要求完成单作用气缸单向速度调节回路的安装，安装完成后装置通电进行调试。
预置条件
1.所有元器件已经摆放到位
2.空气压缩机电源部分线路已接
实验步骤
1.识读气动回路原理图并分析回路
2.根据回路图完成所有气动管道的连接
3.检查管路是否连接完整
4.状态通电调试前，将节流阀开口度调至最下0%
5.实验装置通电，打开空气压缩机电源起动
6.打开空气压缩机放气开关，使压缩空气进入三联件，调节系统至合适压力（调至0.4~0.5MPA）
7.调节节流阀的不同的开口度并操作手动换向阀按钮，观察气缸在换向时的速度的运行情况
8.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。
9.观察每个实验装置在操作过程中运行的结果，填写实验报告
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 单作用气缸的速度调节回路（单向、双向） |
| 分项实验名称： | 27.2 单作用气缸单向速度调节回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 能够根据实验内容要求完成气动回路的安装调试 |
| 实验内容： | 给出了一个单作用气缸换向回路的气动原理图，实验装置给定了回路图中的气动元器件，还给定了一个可调单向节流阀，要求单作用气缸在气缸在缩回过程中通过该节流阀实现速度调节。在实验装置中选用气动管道，根据实验要求完成单作用气缸单向速度调节回路的安装，安装完成后装置通电进行调试 |
| 实验步骤： | 1.识读气动回路原理图并分析回路 2.根据回路图完成所有气动管道的连接 3.检查管路是否连接完整 4.状态通电调试前，将节流阀开口度调至最下0% 5.实验装置通电，打开空气压缩机电源起动 6.打开空气压缩机放气开关，使压缩空气进入三联件，调节系统至合适压力（调至0.4~0.5MPA） 7.调节节流阀的不同的开口度并操作手动换向阀按钮，观察气缸在换向时的速度的运行情况 8.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。 9.观察每个实验装置在操作过程中运行的结果，填写实验报告 |
实验数据和结果：
1、节流阀安装连接的位置是_________。
2、运行结果
1）调节节流阀开口度为60%,气缸伸出和缩回的速度对比情况为_________。
2）调节节流阀开口度为20%，气缸伸出缩回的速度对比节流阀开口度为60%时，
气缸伸出速度_________。
气缸缩回速度_________。
