实验28.2 双作用气缸双向排气节流调速回路安装调试
实验目的
掌握不同作用下单向节流阀的接线方式
实验内容

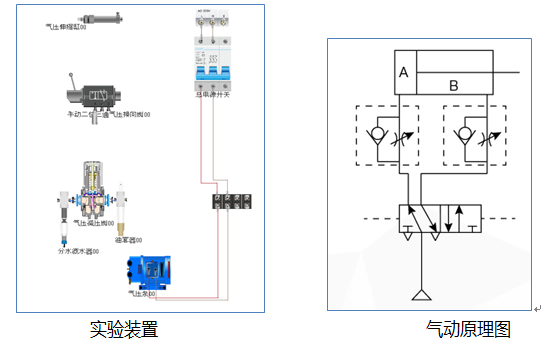

下图给出双作用气缸双向节流调速回路的两个气动回路图，在两个气动回路图中选择属于排气节流调速的回路原理图，实验装置中已经摆放好相应的元器件，根据选定的气动回路原理图在装置中完成回路的连接，连接完成后进行调试。
预置条件
1.所有元器件已经摆放到位
2.气动图出两个，一个进去节流一个排气节流，图中换向阀改成电磁换向阀
3.空气压缩机电源部分线路已接，电气换向阀电路部分已经
实验步骤
1.识读气动回路原理图并分析回路
2.根据回路图完成所有气动管道的连接
3.检查管路是否连接完整
4.状态通电调试前，将两个节流阀开口度调至最下0%
5.实验装置通电，打开空气压缩机电源起动
6.打开空气压缩机放气开关，使压缩空气进入三联件，调节系统至合适压力（调至0.4~0.5MPA）
7.调节节流阀的不同的开口度并操作开关，观察气缸在换向时的速度的运行情况
8.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。
9.观察每个实验装置在操作过程中运行的结果，填写实验报告
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 双作用气缸的速度调节回路（进口调度、出口调度） |
| 分项实验名称： | 28.2 双作用气缸双向排气节流调速回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 掌握不同作用下单向节流阀的接线方式 |
| 实验内容： | 给出双作用气缸双向节流调速回路的两个气动回路图，在两个气动回路图中选择属于排气节流调速的回路原理图，实验装置中已经摆放好相应的元器件，根据选定的气动回路原理图在装置中完成回路的连接，连接完成后进行调试 |
| 实验步骤： | 1.识读气动回路原理图并分析回路 2.根据回路图完成所有气动管道的连接 3.检查管路是否连接完整 4.状态通电调试前，将两个节流阀开口度调至最下0% 5.实验装置通电，打开空气压缩机电源起动 6.打开空气压缩机放气开关，使压缩空气进入三联件，调节系统至合适压力（调至0.4~0.5MPA） 7.调节节流阀的不同的开口度并操作开关，观察气缸在换向时的速度的运行情况 8.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电 9.观察每个实验装置在操作过程中运行的结果，填写实验报告 |
实验数据和结果：
