实验30.1 互锁回路回路安装调试
实验目的
了解互锁回路的工作原理。
能够完成互锁回路安装调试。
实验内容

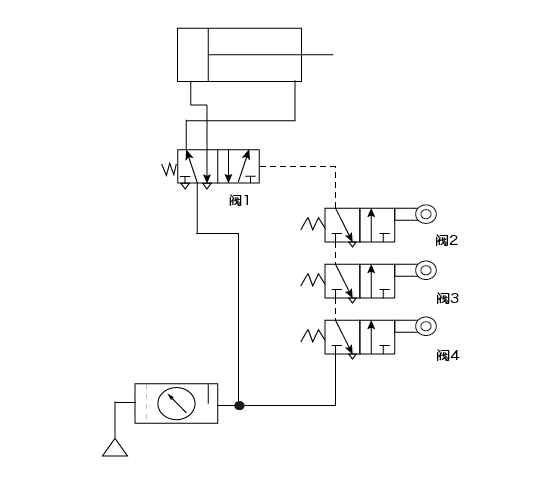

下图提供了互锁回路气动回路原理图，根据气动回路原理图选择实验装置中所缺的气动元器件，选取气动管道完成实验装置中缺少的气动回路的连接，并系统上电进行调试运行。
实验步骤
1.识读气动回路原理图并分析回路
2.根据回路图完成所有气动管道的连接
3.检查气动管路是否连接完整
4.实验装置通电，打开空气压缩机电源起动，打开空气压缩机放气开关，使压缩空气进入三联件
5.拉出三联件减压阀手柄，顺时针旋转将气压调整至0.4~0.5MPA，调整完成后压下手柄锁住
6.操作手动换向阀按钮，观察气缸运行结果
7.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电。
8.观察每个实验装置在操作过程中运行的结果，填写实验报告
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 互锁回路 |
| 分项实验名称： | 30.1 互锁回路回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 了解互锁回路的工作原理 能够完成互锁回路安装调试 |
| 实验内容： | 提供了互锁回路气动回路原理图，根据气动回路原理图选择实验装置中所缺的气动元器件，选取气动管道完成实验装置中缺少的气动回路的连接，并系统上电进行调试运行 |
| 实验步骤： | 1.识读气动回路原理图并分析回路 2.根据回路图完成所有气动管道的连接 3.检查气动管路是否连接完整 4.实验装置通电，打开空气压缩机电源起动，打开空气压缩机放气开关，使压缩空气进入三联件 5.拉出三联件减压阀手柄，顺时针旋转将气压调整至0.4~0.5MPA，调整完成后压下手柄锁住 6.操作手动换向阀按钮，观察气缸运行结果 7.调试结束后三联件减压阀压力调至0，关闭空气压缩机放气开关，再关闭电源开关，最后装置断电 8.观察每个实验装置在操作过程中运行的结果，填写实验报告 |
实验数据和结果：
1、只按下回路中手动换向阀2、阀3、阀4中任意一个阀的操作按钮，气缸是否伸出_________。
2、同时按下回路中手动换向阀2、阀3、阀4中任意两个个阀的操作按钮，气缸是否伸出_________。
3、同时按下回路中手动换向阀2、阀3、阀4的操作按钮，气缸是否伸出_________。
4、气缸伸出后，需要使气缸缩回，回路中手动换向阀2、阀3、阀4操作按钮的情况为
A、三个手动阀的操作按钮均松开复位B、三个手动阀中任意两个阀的操作按钮松开复位
C、三个手动阀中任意一个阀的操作按钮松开复位D、只有手动阀4的操作按钮松开复位
