实验4.2 单级调压回路安装调试
实验目的
会根据单级调压回路原理图及系统压力要求选择合适溢流阀及压力表。
会根据单级调压回路原理图完成回路的安装与调试。
实验内容

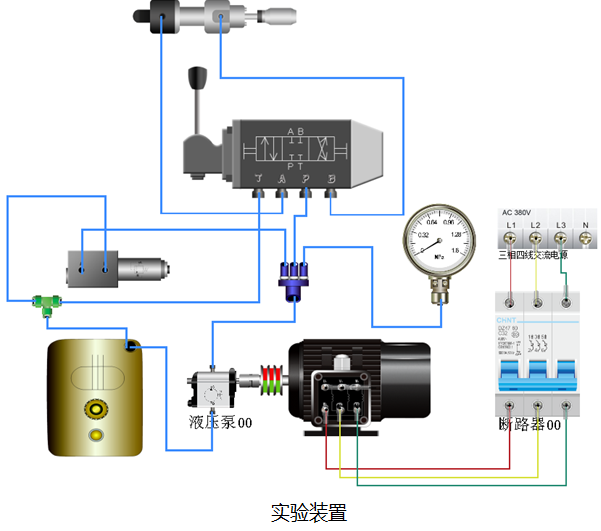

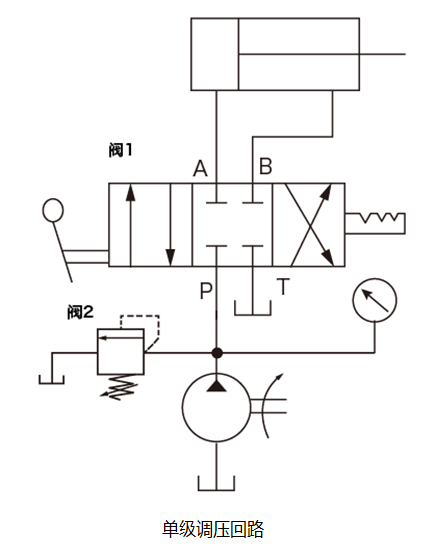

给定了单级调压回路原理图，该单级调压回路中要求系统压力设定为6MPa从仓库中选择合适的溢流阀和压力表，然后在实验装置中完成元器件的摆放、液压管路的连接，连接完成后操作调试运行，观察压力表显示数值填写实验报告。
实验步骤
1.从仓库中选择所需的液压元器件及液压油管
2.合理摆放元器件，并完成液压回路的接线
3.检查管路连接是否正确
4.通电起动前先将溢流阀的预紧力调至最低（逆时针旋转到底），换向阀手柄至于中间位置
5.实验装置通电，启动液压泵电动机
6.顺时针旋转溢流阀，调节溢流阀并观察压力表读数，使其读数为6MPa
7.操作换向阀实现液压缸的伸出缩回往返运动
8.将溢流阀的预紧力调至最低（逆时针旋转到底），换向阀手柄至于中间位置后停止液压泵工作
9.填写实验报告
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 单级调压回路 |
| 分项实验名称： | 4.2 单级调压回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 会根据单级调压回路原理图及系统压力要求选择合适溢流阀及压力表 会根据单级调压回路原理图完成回路的安装与调试 |
| 实验内容： | 给定了单级调压回路原理图，该单级调压回路中要求系统压力设定为6MPa从仓库中选择合适的溢流阀和压力表，然后在实验装置中完成元器件的摆放、液压管路的连接，连接完成后操作调试运行，观察压力表显示数值填写实验报告 |
| 实验步骤： | 1.从仓库中选择所需的液压元器件及液压油管 2.合理摆放元器件，并完成液压回路的接线 3.检查管路连接是否正确 4.通电起动前先将溢流阀的预紧力调至最低（逆时针旋转到底），换向阀手柄至于中间位置 5.实验装置通电，启动液压泵电动机 6.顺时针旋转溢流阀，调节溢流阀并观察压力表读数，使其读数为6MPa 7.操作换向阀实现液压缸的伸出缩回往返运动 8.将溢流阀的预紧力调至最低（逆时针旋转到底），换向阀手柄至于中间位置后停止液压泵工作 9.填写实验报告 |
实验数据和结果：
元器件材料选取
| 型号 | 领用数量 | 使用数量 | |
|---|---|---|---|
| 溢流阀 | |||
| 压力表 | |||
| 液压接头 | |||
| 液压油管 |
运行结果：
手动换向阀扳到中间时压力表读数为bar;
手动换向阀扳到左侧，液压缸在伸出过程中压力表读数为bar,伸出到终端后压力表读数为bar;
手动换向阀扳到右侧，液压缸在缩回过程中压力表读数为bar,缩回到终端后压力表读数为bar。
