实验5.2 二级调压回路安装调试

实验目的

会根据二级调压回路原理图选择正确合适的元器件。

会根据二级调压回路原理图完成回路和电气控制线路的安装与调试。

实验内容

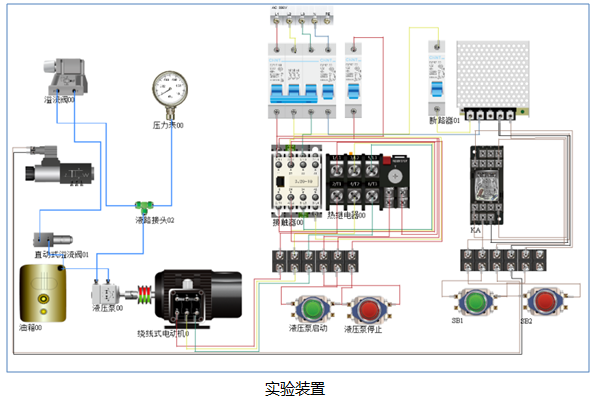

根据给定的二级调压回路原理图从仓库中选择合适的溢流阀和压力表，然后在实验装置中完成元器件的摆放、液压管路和电气控制回路的连接，回路连接好后对回路中压力进行调节，要求阀1设定的压力为70bar，阀2设定的压力值为60bar。

实验步骤

1.从仓库中选择所需的液压元器件及液压油管

2.合理摆放元器件，并完成液压回路的接线及电气控制线路

3.检查管路和电气控制线路连接是否正确

4.通电起动前先将溢流阀的预紧力调至最低（逆时针旋转到底）

5.实验装置通电，启动液压泵电动机

6.先不按按钮SB1去调定阀1，使系统压力为70bar；阀1设定完成后再按下SB1去调定阀2，使系统压力为60bar。

7.实验结束后需先停止液压泵电机工作，然后对实验装置进行断电。
