实验目的

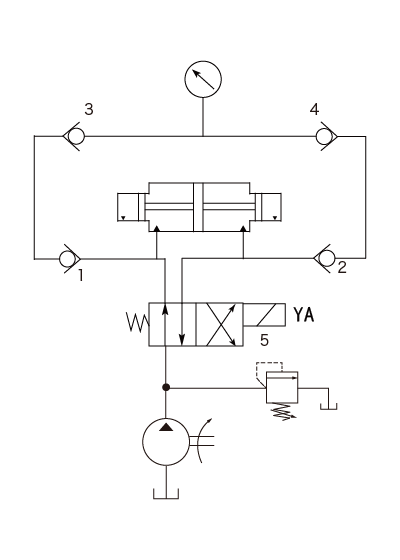

能够根据用增压缸的增压回路原理图选择合适的液压元器件。

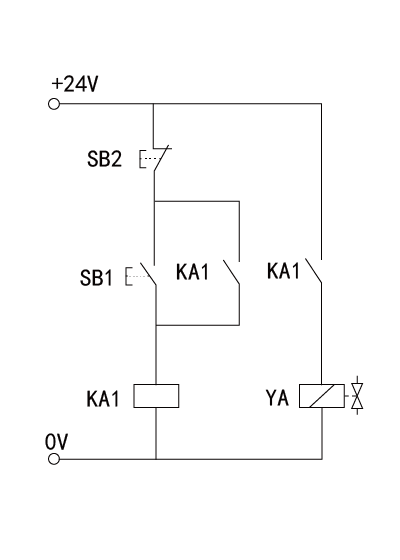

能够根据用增压缸的增压回路及电气控制原理图进行系统安装调试。
实验内容
根据液压回路和电气控制原理图从仓库中选择实验装置中所缺的液压元器件,选取导线及液压管道完成实验装置中缺少的液压回路和电气线路的连接,并系统上电进行调试运行。
实验步骤
1.根据液压回路和所选电气控制原理图从参考中选择所缺元器件。
2.完成液压回路和电气回路所缺的线路。
3.检查管路和电气控制线路连接是否正确。
4.实验装置通电,启动液压泵电动机。
5.操作SB1、SB2按钮开关,进行回路调试。
6.实验结束后需先停止液压泵电机工作,然后对实验装置进行断电。
7.填写实验报告。
江苏开放大学
学生实验报告书
课程名称: | 液压与气压传动 |
实验名称: | 1: 用增压缸的增压回路 |
分项实验名称: | 7.1 用增压缸的增压回路安装调试 |
学生姓名: | 张三 |
实验日期: | 2020年11月20日 |
实验目的: | 能够根据用增压缸的增压回路原理图选择合适的液压元器件 能够根据用增压缸的增压回路及电气控制原理图进行系统安装调试 |
实验内容: | 根据液压回路和电气控制原理图从仓库中选择实验装置中所缺的液压元器件,选取导线及液压管道完成实验装置中缺少的液压回路和电气线路的连接,并系统上电进行调试运行 |
实验步骤: | 1.根据液压回路和所选电气控制原理图从参考中选择所缺元器件 2.完成液压回路和电气回路所缺的线路 3.检查管路和电气控制线路连接是否正确 4.实验装置通电,启动液压泵电动机 5.操作SB1、SB2按钮开关,进行回路调试 6.实验结束后需先停止液压泵电机工作,然后对实验装置进行断电 7.填写实验报告 |
实验数据和结果:
1.按一下按钮SB1后:
1)换向阀5的电磁线圈YA:
通电
不通电
2)液压油经过单向阀 进入增压缸端大、小活塞腔,增压缸端大活塞腔的回油通油箱;
3)增压缸的活塞向移动到端
4)增压缸端小活塞腔增压后的高压油经换向阀输出,使 p_2处得到较高压力。
2.按一下按钮SB2后:
1)换向阀5的电磁线圈YA:
通电
不通电 ;
2)液压油经过单向阀 进入增压缸端大、小活塞腔,增压缸端大活塞腔的回油通油箱;
3)增压缸的活塞向移动到端;
4)增压缸端小活塞腔增压后的高压油经换向阀输出,使 p_2处得到较高压力。
