实验8.2 用换向阀中位机能的卸荷回路安装调试
实验目的
能够根据卸荷回路原理图选择合适中位机能的换向阀。
会根据卸荷回路原理图完成液压回路的安装与调试。
实验内容
提供了用换向阀中位机能实现卸荷的卸荷回路原理图，根据原理图所示在实验装置中选择所需的换向阀，并将液压回路连接完成，接线完成后进行调试并填写实验报告。

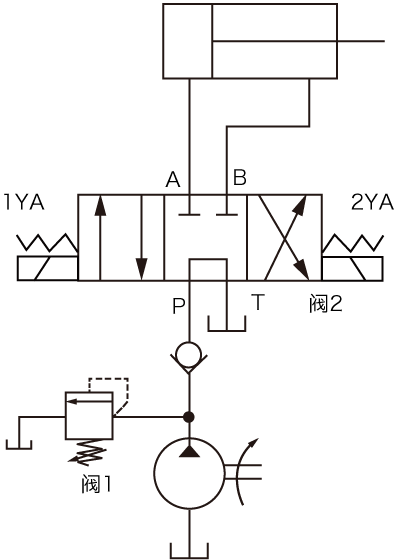

液压回路原理图
实验步骤
1.根据液压回路选择合适中位机能的换向阀及液压管道
2.完成液压回路的连接
3.检查管路连接是否正确
4.实验装置通电，启动液压泵电动机
5.操作换向手柄，进行液压回路运行，实现液压缸伸出、缩回以及中途停止的动作。
6.实验结束后需先停止液压泵电机工作，然后对实验装置进行断电。
7.填写实验报告
江苏开放大学
学生实验报告书
| 课程名称： | 液压与气压传动 |
| 实验名称： | 1: 用换向阀的卸载回路 |
| 分项实验名称： | 8.2 用换向阀中位机能的卸荷回路安装调试 |
| 学生姓名： | 张三 |
| 实验日期： | 2020年11月20日 |
| 实验目的： | 能够根据卸荷回路原理图选择合适中位机能的换向阀 会根据卸荷回路原理图完成液压回路的安装与调试 |
| 实验内容： | 提供了用换向阀中位机能实现卸荷的卸荷回路原理图，根据原理图所示在实验装置中选择所需的换向阀，并将液压回路连接完成，接线完成后进行调试并填写实验报告 |
| 实验步骤： | 1.根据液压回路选择合适中位机能的换向阀及液压管道 2.完成液压回路的连接 3.检查管路连接是否正确 4.实验装置通电，启动液压泵电动机 5.操作换向手柄，进行液压回路运行，实现液压缸伸出、缩回以及中途停止的动作 6.实验结束后需先停止液压泵电机工作，然后对实验装置进行断电 7.填写实验报告 |
实验数据和结果：
元器件材料选取
| 型号 | 领用数量 | 使用数量 | |
|---|---|---|---|
| 手动换向阀 | |||
| 液压油管 |
运行结果
| 换向阀手柄扳至的位置 | 液压缸的动作情况 |
|---|---|
| 左侧 | |
| 中间 | |
| 右侧 |
当换向阀手柄扳至（ ）位置时，该回路处于卸荷状态。
