实验8.3 用二位二通阀卸荷的卸荷回路安装调试

实验目的

能够根据用二位二通阀卸荷的卸荷回路原理图选择合适的液压元器件。

能够根据用二位二通阀卸荷的卸荷回路及电气控制原理图进行系统安装调试。

实验内容

下图提供了用二位二通阀卸荷的卸荷回路原理图及电气控制原理图，该卸荷回路要求系统中按住按钮SB1时液压缸能够伸出，松开SB1按住按钮SB2时液压缸能够缩回，SB1和SB2都不按住时液压缸停止运动且系统通过二位二通阀进行卸荷。根据液压回路和电气控制原理图从仓库中选择实验装置中所缺的液压元器件，选取导线及液压管道完成实验装置中缺少的液压回路和电气线路的连接，并系统上电进行调试运行。

液压回路原理图

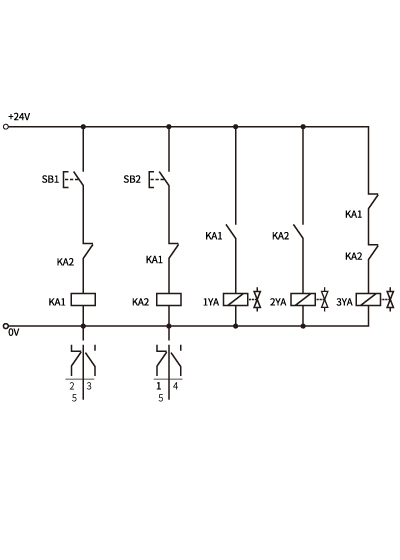

电气控制图

实验步骤

1.根据液压回路和所选电气控制原理图从参考中选择所缺元器件

2.完成液压回路和电气回路所缺的线路

3.检查管路和电气控制线路连接是否正确

4.实验装置通电，启动液压泵电动机

5.操作SB1、SB2按钮开关，实现液压缸伸出、缩回以及中途停止的动作。

6.实验结束后需先停止液压泵电机工作，然后对实验装置进行断电。

7.填写实验报告。
