实验9.2 双向节流阀控制的进油节流调速回路安装

实验目的

会进行双向节流阀控制的进油节流调速回路的连接。

会对双向节流阀进行调节实现节流调速功能。

实验内容

下面液压回路原理图为一个手动三位四通换向阀控制的双作用双杆液压缸的换向回路，现在要求液压缸活塞杆在左右移动时均能够对移动的速度进行调节。

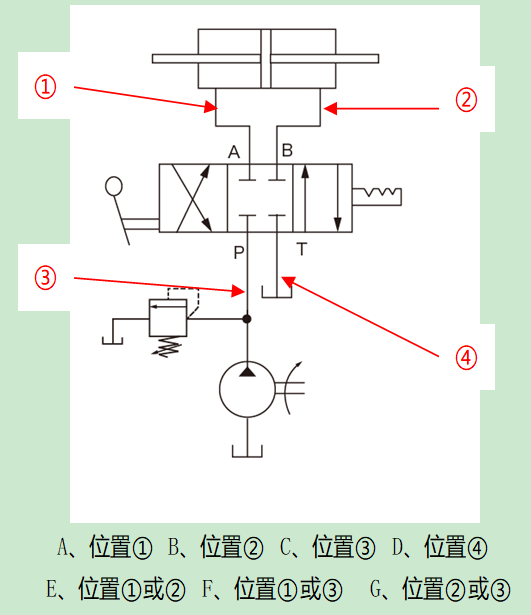

实验装置中提供了一个双向节流阀，请将该节流阀接至液压回路中实现上述对液压缸运动速度的控制要求，并且考虑到回路在停车后起动时冲击小，需要液压左右移动时均为进油节流调速的方式。

（设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力）

液压回路原理图

实验步骤

1.阅读实验报告

2.完成所以液压元器件的管路连接

3.检查管路连接是否完整

4.通电启动前，逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态

5.装置通电，运行液压泵电动机 ，顺时针旋转(单击鼠标右键)溢流阀手柄调至最紧状态

6.按下列步骤进行操作：

①逆时针旋转节流阀使刻度转至1，向左向右扳动手柄实现液压缸活塞杆左右移动

②逆时针旋转节流阀使刻度转至3，向左向右扳动手柄实现液压缸活塞杆左右移动

③逆时针旋转节流阀使刻度转至5，向左向右扳动手柄实现液压缸活塞杆左右移动

7.调试完成后先逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态，然后停止液压泵工作，最后装置断电

8.观察实验装置在操作过程中运行的结果，填写实验报告。
